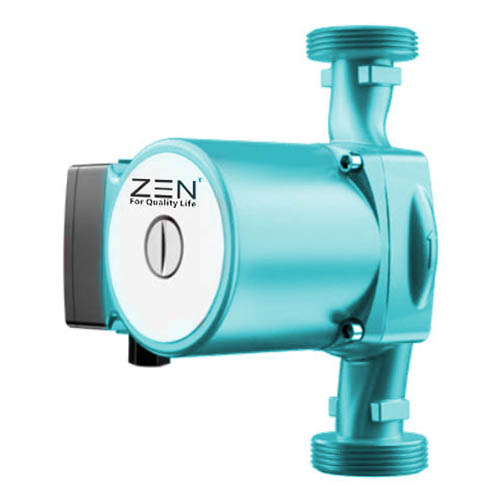

Pompa di circolazione ZENLimitazioni dell'applicazione◎ Temperatura del liquido: + 2°C - + 110°C◎ Temperatura ambiente massima + 40°C◎ Pressione massima 10 bar.◎ Classe di protezione: IP44◎ Collegamento alla fonte di alimentazione: 220 V / 50 Hz◎ Classe di isolamento: H◎ Caratteri......
◎ Temperatura del liquido: + 2°C - + 110°C
◎ Temperatura ambiente massima + 40°C
◎ Pressione massima 10 bar.
◎ Classe di protezione: IP44
◎ Collegamento alla fonte di alimentazione: 220 V / 50 Hz
◎ Classe di isolamento: H
◎ Caratteristiche di pompaggio del fluido: pulito, privo di oli solidi e minerali, non tossico, chimicamente neutro, simile alle proprietà dell'acqua
◎ Installazione: l'asse del motore deve essere in direzione orizzontale
◎ pH: 6,5 - 8,5
◎ Regolazione a tre velocità
◎ Basso rumore
◎ Nessuna perdita
Portata massima: 10 m3/h
Pressione massima dell'acqua: 12 m
Le pompe ZEN sono progettate per la circolazione del fluido negli impianti di riscaldamento e condizionamento. Le pompe con corpo in bronzo o acciaio inox sono adatte anche per impianti di acqua calda. Le applicazioni tipiche includono sistemi di riscaldamento ibridi idrotermali/geotermici, sistemi di circolazione di acqua calda alimentati ad aria, sistemi di circolazione di acqua calda solare, ecc.
◎ Il prodotto può essere personalizzato in base alla tensione e alla frequenza del cliente.
◎ Corpo pompa in ottone, corpo pompa smaltato, corpo pompa in acciaio inossidabile
| Pos. |
Componente | Materiale |
| 1 | Targhetta | PA6 |
| 2 | Valvola d'aria | Ottone |
| 3 | O-ring | EPDM |
| 4 | Viti a testa esagonale | Acciaio |
| 5 | Alloggiamento dello statore | Alluminio |
| 6 | Statore | / |
| 7 | O-ring II | EPDM |
| 8 | Il Rotary può | Acciaio inossidabile |
| 9 | O-ring l | EPDM |
| 10 | Ruota funzionante Val Cuscinetto reggispinta Cuscinetto radiale |
PESG30 Ceramica Grafite Ceramica |
| 11 | Alloggiamento della pompa | Ghisa |
| 12 | Coperchio della scatola morsettiera | addominali |
| 13 | Condensatore | / |
| 14 | Scheda a circuito stampato | / |
| 15 | Vite autofilettante | Acciaio inossidabile |
| 16 | Staffa del condensatore | addominali |
| 17 | Viti | Acciaio |
| 18 | Base della scatola terminale | PA66G30 |
| 19 | Sigillo della morsettiera | EPDM |
| Modello | Dim.(mm) | Raccordi o flangia |
N.W (kg) | ||||||||
| H | H1 | L | G | B | D1 | D2 | D3 | D4 | |||
| ZEN15-4-130 | 120 | 105 | 130 | Sol¾" | 125 | _ | _ | _ | _ | SOL¾"in SOL½" | 2.3 |
| ZEN15-6-130 | |||||||||||
| ZEN15-9-140 | 125 | 102 | 140 | Sol¾" | 105 | _ | _ | _ | _ | SOL¾"in SOL½" | 2.6 |
| ZEN20-4-130 | 125 | 105 | 130 | G1" | 130 | _ | _ | _ | _ | G1"a SOL¾" | 2.5 |
| ZEN20-6-130 | |||||||||||
| ZEN25-4-130 | 125 | 105 | 130 | G1½" | 130 | _ | _ | _ | _ | G1½"a G1" | 2.8 |
| ZEN25-6-130 | |||||||||||
| ZEN25-4-180 | 125 | 105 | 180 | G1½" | 130 | _ | _ | _ | _ | G1½"a G1" | 3 |
| ZEN25-6-180 | |||||||||||
| ZEN32-4-180 | 130 | 105 | 180 | G2" | 130 | _ | _ | _ | _ | G2"a G 1¼" | 3.4 |
| ZEN32-6-180 | |||||||||||
| ZEN20-12-180 | 160 | 135 | 180 | G1" | 150 | _ | _ | _ | _ | G1"a SOL¾" | 4.6 |
| ZEN25-8-180 | 160 | 130 | 180 | G1½" | 150 | _ | _ | _ | _ | G1½"a G1" | 4.8 |
| ZEN25-12-180 | |||||||||||
| ZEN32-8-180 | 170 | 130 | 180 | G2" | 150 | _ | _ | _ | _ | G2"a G 1¼" | 5.2 |
| Modello | Velocità | Potenza di ingresso P1(L) |
Corrente(A) | Condensatore | Distanza tra i tubi (mm) |
MASSIMO SFORZO (M) |
Tutto ascensore (M) |
MASSIMO FLUIRE (m3/h) |
Scatola dell'Inter |
Scatola esterna |
20" Caricamento Qtà (pezzi) |
||||||
| µF/450 V | µF/250 V | ||||||||||||||||
| 220 V 50 Hz | 220 V 60 Hz | 127 V 60 Hz | 220 V 50 Hz/60 Hz | 127 V/60 Hz | G.W (kg) | Fumo. (L×L×A) | PZ/CT | Fumo. (L×L×A) | G.W. (kg) | ||||||||
| ZEN15-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0~4 | 2 | 2.5 | 150x130x140 | 8 | 320×280×300 | 21 | 6664 |
| ZEN15-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 2 | |||||||
| ZEN15-9-140 |
3 2 1 |
120 85 60 |
0.48 0.38 0.26 |
0.48 0.38 0.26 |
0.95 0.66 0.45 |
3 | 10 | 140 | 9 | 0~9 | 1.6 | 2.8 | 180x120x135 | 8 | 380×260×290 | 23 | 5880 |
| ZEN20-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 |
4 6 |
0~4 0~6 |
2.2 2.2 |
2.7 | 150x130x140 | 8 | 320×280×300 | 22 | 6664 |
| ZEN20-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | ||||||||||
| ZEN25-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0~4 | 3 | 3.0 | 150x130x140 | 8 | 320×280×300 | 25 | 6664 |
| ZEN25-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 3 | |||||||
| ZEN25-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0~4 | 3 | 3.2 | 200x130x155 | 8 | 415×280×330 | 26 | 4800 |
| ZEN25-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 3 | |||||||
| ZEN32-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0~4 | 3.5 | 3.6 | 200x130x155 | 8 | 415×280×330 | 30 | 4800 |
| ZEN32-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.41 |
2.5 | 6 | 6 | 0~6 | 3.5 | |||||||
| ZEN20-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 180 | 12 | 0~12 | 3 | 4.8 | 200x160x180 | 4 | 415×340×200 | 20 | 3200 |
| ZEN25-8-180 |
3 2 1 |
200 185 145 |
0.83 0.78 0.62 |
0.83 0.78 0.62 |
1.65 1.55 1.45 |
6 | 15 | 8 | 0~8 | 7 | 5.0 | 21 | 3200 | ||||
| ZEN25-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 12 | 0~12 | 3.5 | |||||||
| ZEN32-8-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | / | 8 | 0~8 | 10 | 5.4 | 22 | 3200 | ||||
