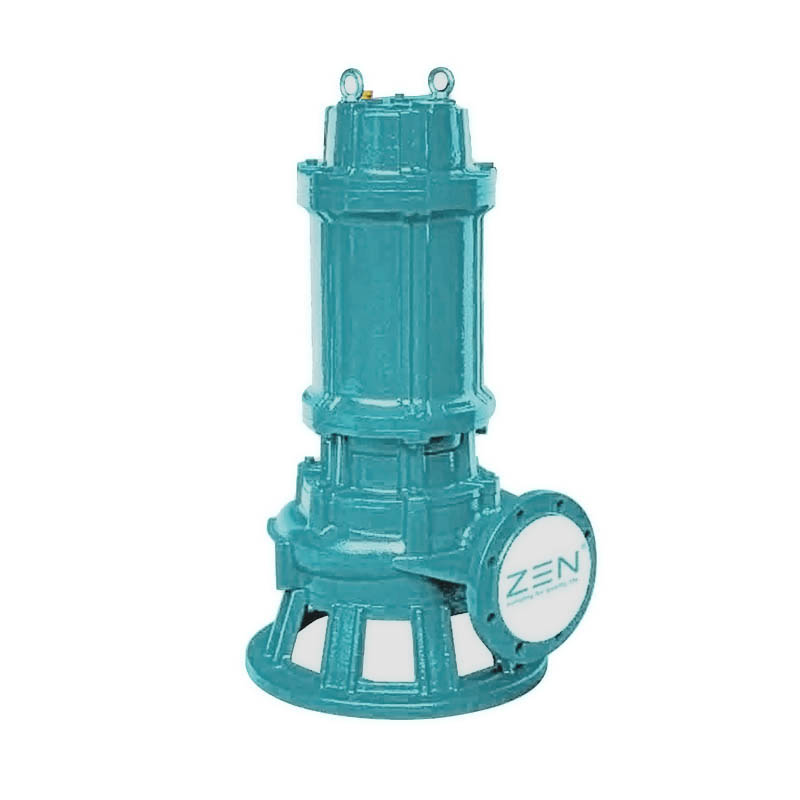

Pompa per acque luride in ghisa per rettificatrice WQ-C 4Pcaratteristiche del prodottoIl cuscinetto è pesante Cuscinetti e asse SS420.Tenuta meccanica Una tenuta meccanica doppia è composta da due tenute in serie. La tenuta meccanica superiore resistente all'usura in carburo di silicio......
![]() |
Il cuscinetto è pesante Cuscinetti e asse SS420. |
![]() |
Tenuta meccanica Una tenuta meccanica doppia è composta da due tenute in serie. La tenuta meccanica superiore resistente all'usura in carburo di silicio garantisce il miglior effetto di tenuta. |
girante per macchina da taglio con anello tagliente
1. La girante è progettata per non ostruirsi.
2. Materiale della girante e dell'anello del coltello: acciaio inossidabile 420 ad alto contenuto di cromo, durezza HRC49 - 52, buona resistenza all'usura.
① Le pompe per acque reflue convenzionali richiedono una potenza elevata quando si utilizza un flusso elevato e il motore si surriscalda e si brucia.
② ZEN WQ-C La pompa può utilizzare il flusso in ogni punto. La potenza è quasi la stessa. La temperatura del motore è quasi la stessa.
Una pompa normale si ostruirà con i detriti delle acque reflue.
Le pompe ZEN WQ - C affrontano perfettamente questi problemi.
1. Le giranti semiaperte Vortex consentono il passaggio attraverso solidi di grandi dimensioni
2. Materiale coltello e anello: acciaio inossidabile 420 ad alto contenuto di cromo, durezza HRC49 - 52, buona resistenza all'usura.
① Sensore termico elettrico (MTS)
MTS è un protettore bimetallico del motore integrato in ciascuna fase dell'avvolgimento dello statore. Quando viene rilevato un surriscaldamento, il sensore (nell'avvolgimento) è disabilitato e l'interruttore dipendente (nelle parti normali della pompa, 15HP e superiori) è disabilitato.
② Sensore temperatura cuscinetto (BTS)
Il BTS è un sensore di temperatura installato in una posizione fissa. Il BTS deve essere collegato all'"indicatore di controllo della temperatura" nella scatola di controllo. Quando la temperatura del cuscinetto supera la temperatura impostata dell'"indicatore di controllo della temperatura", fare affidamento sull'interruttore interromperà l'alimentazione alla pompa. (BTS è un componente opzionale del modello di pompa).
③ Sensori di umidità (MS)
MS è un sensore a elettrodo per fornire acqua alla camera. Se viene rilevata una perdita, appoggiando l'interruttore (nella scatola di controllo) si interromperà l'alimentazione alla pompa. (MS è un componente comune delle pompe da 15 HP e superiori). In questo modo è possibile sostituire le guarnizioni meccaniche e i lubrificanti danneggiati prima che si verifichi una perdita nell'alloggiamento del motore. (MS è un componente comune delle pompe da 15 HP e superiori).
100 | WQ-C | 60 | 24 | 11 |
Dimensioni dell'esportazione (mm) | Tipo di pompa | Portata nominale | Prevalenza nominale | Energia |
|
Progetti |
Descrizione |
Restrizioni d'uso |
Temperatura del liquido |
0~40℃(32~104°F) |
Applicazione |
Acque reflue provenienti da locali residenziali. |
|
Tipo |
Frequenza |
50Hz |
Motore |
Motore a secco 4P (1450 giri/min). |
|
Isolamento |
Ben B (Categoria F in opzione) |
|
Protezione |
IP68 |
|
Difensore |
Protezione termica del motore. Cuscinetti. Sensore di umidità. (Altri dispositivi di protezione nella scatola di controllo) |
|
Relazione |
Sfera |
|
Tenuta meccanica |
Guarnizioni doppie M |
|
Ruota |
girante del turboregolatore |
■ Scarico delle acque reflue provenienti dagli impianti di depurazione fluviali.
■ Drenaggio di edifici commerciali, aree industriali, aree ricreative.
■ Sistemi di drenaggio di scuole, ospedali, edifici governativi e parchi.
■ Allevamenti di pollame, allevamenti di latte, allevamenti di suini, allevamenti ittici, drenaggio di macelli.
1 |
Ala |
8 |
Lubrificanti |
2 |
Copertura superiore del motore |
9 |
Tenuta meccanica |
3 |
Relazione |
10 |
Alloggiamento della pompa |
4 |
portapacchi motore |
11 |
Ruota |
5 |
Rotore del motore elettrico |
12 |
anello tagliente |
6 |
статор электродвигателя |
13 |
Nozioni di base |
7 |
Relazione |
|
|
Modello |
guidato A forma di H aviazione P2(chilowatt) |
Q(m³/h) |
0 |
30 |
60 |
90 |
120 |
180 |
210 |
240 |
270 |
300 |
330 |
360 |
420 |
480 |
510 |
|
Kw |
HP |
Q(l/min) |
0 |
500 |
000 |
1500 |
2000 |
3000 |
3500 |
400 |
3500 |
4000 |
5500 |
6000 |
7000 |
8000 |
8500 |
|
100WQ-C60-24-11 |
11 |
15 |
H(m) |
27 |
25.9 |
24 |
21.9 |
19 |
15.5 |
11 |
|
|
|
|
|
|
|
|
150WQ-C150-15-11 |
11 |
15 |
25.5 |
23 |
21.5 |
17 |
17 |
13.5 |
9.5 |
8 |
4 |
|
|
|
|
|
|
|
100WQ-C60-26-15 |
15 |
20 |
30 |
29 |
26 |
23 |
21 |
18 |
14.5 |
|
|
|
|
|
|
|
|
|
150WQ-C200-15-15 |
15 |
20 |
29 |
27.5 |
26 |
23 |
22 |
20 |
17 |
15 |
12 |
10 |
7 |
3 |
|
|
|
|
150WQ-C250-15-18.5 |
18.5 |
25 |
30 |
28 |
26 |
25 |
23.5 |
19.5 |
17 |
16 |
15 |
13 |
12 |
9 |
|
|
|
|
200WQ-C350-10-18.5 |
18.5 |
25 |
27.5 |
26 |
24 |
23 |
22 |
18 |
16 |
15 |
14 |
12 |
11 |
9.2 |
4 |
|
|
|
150WQ-C300-15-22 |
22 |
30 |
31 |
30 |
27.5 |
26 |
25 |
21 |
19 |
17.5 |
16 |
15 |
13 |
11.9 |
6.9 |
|
|
|
200WQ-C400-10-22 |
22 |
30 |
30 |
29 |
27.8 |
26.5 |
25.5 |
21.5 |
19 |
18 |
17 |
15.5 |
14 |
12 |
7 |
3 |
1.8 |
Modello |
Energia |
Q(m²/ora) |
0 |
120 |
240 |
360 |
480 |
600 |
720 |
840 |
900 |
1020 |
1200 |
|
Kw |
HP |
Q(l/min) |
0 |
2000 |
4000 |
6000 |
8000 |
10000 |
12000 |
14000 |
15000 |
17000 |
20000 |
|
200WQ-C600-9-30 |
30 |
40 |
H(m) |
30 |
26 |
22 |
18 |
14 |
11 |
6 |
|
|
|
|
200WQ-C600-14-37 |
37 |
50 |
35.5 |
31.5 |
27 |
22.5 |
18 |
14.5 |
9 |
|
|
|
|
|
200WQ-C600-17-45 |
45 |
60 |
38.5 |
34.5 |
30 |
26 |
22 |
18 |
11.5 |
4 |
|
|
|
|
200WQ-C600-21-55 |
55 |
75 |
42.5 |
38 |
34 |
30 |
26 |
22 |
15.5 |
8 |
|
|
|
|
200WQ-C600-25-75 |
75 |
100 |
48 |
44 |
39 |
35 |
30 |
26 |
20 |
12.5 |
10 |
|
|
|
200WQ-C600-32-90 |
90 |
125 |
54 |
50 |
46 |
42 |
37.5 |
34 |
25 |
16 |
12 |
|
|
|
200WQ-C1000-26-110 |
110 |
150 |
54 |
50.5 |
47 |
44 |
40.5 |
38 |
34 |
30 |
29 |
25.5 |
20 |
|
200WQ-C1000-30-132 |
132 |
175 |
58 |
55.5 |
52 |
49 |
45.5 |
40 |
38 |
35 |
33 |
30 |
24 |
Estremo |
Modello |
Esportazione HP (kW) |
un po' di pollice (mm) |
Palcoscenico φ |
Inizio |
Standard |
canale pieno mm (pollici) Senza anello tagliente |
|
m-m³/ora |
ft-GPM |
|||||||
4P |
100WQ-C60-24-11 |
15(11) |
4"(100) |
3 |
Diretto/incrementale |
25-80 |
82-293 |
40(1,5) |
150WQ-C150-15-11 |
15(11) |
6"(150) |
3 |
Diretto/incrementale |
15-150 |
49-550 |
60(2,5) |
|
100WQ-C60-26-15 |
20(15) |
4"(100) |
3 |
Diretto/incrementale |
30-80 |
98-293 |
40(1,5) |
|
150WQ-C200-15-15 |
20(15) |
6"(150) |
3 |
Diretto/incrementale |
15-200 |
49-733 |
60(2,5) |
|
150WQ-C250-15-18.5 |
25(18,5) |
6"(150) |
3 |
Diretto/incrementale |
15-250 |
49-917 |
60(2,5) |
|
200WQ-C350-12-18.5 |
25(18.5 |
8"(200) |
3 |
Diretto/incrementale |
12-350 |
39-1283 |
80(3) |
|
150WQ-C200-22-22 |
30(22) |
6"(150) |
3 |
Diretto/incrementale |
22-200 |
29,5-733 |
60(2,5) |
|
200WQ-C400-10-22 |
30(22) |
8"(200) |
3 |
Diretto/incrementale |
10-400 |
33-1466 |
80(3) |
|
200WQ-C600-9-30 |
41(30) |
8"(200) |
3 |
Diretto/incrementale |
9-600 |
30-2199 |
80(3) |
|
200WQ-C600-12-37 |
50(37) |
8"(200) |
3 |
Diretto/incrementale |
12-600 |
39-2199 |
80(3) |
|
200WQ-C600-15-45 |
61(45) |
8"(200) |
3 |
Diretto/incrementale |
15-600 |
49-2199 |
80(3) |
|
200WQ-C600-20-55 |
75(55) |
8"(200) |
3 |
Diretto/incrementale |
20-600 |
66-2199 |
80(3) |
|
200WQ-C600-25-75 |
102(75) |
8"(200) |
3 |
Diretto/incrementale |
25-600 |
82-2199 |
80(3) |
|
200WQ-C600-30-90 |
122(90) |
8"(200) |
3 |
Diretto/incrementale |
30-600 |
98-2199 |
80(3) |
|
200WQ-C1000-25-100 |
136(100) |
8"(200) |
3 |
Diretto/incrementale |
25-1000 |
82-3666 |
80(3) |
|
200WQ-C1000-30-132 |
180(132) |
8"(200) |
3 |
Diretto/incrementale |
30-1000 |
98-3666 |
80(3) |
Modello |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(millimetro) |
F(millimetro) |
G(mm) |
N(kg) |
100WQ-C60-24-11 |
100 |
578 |
1038 |
475 |
240 |
170 |
18 |
219 |
150WQ-C150-15-11 |
150 |
588 |
988 |
510 |
225 |
225 |
18 |
226 |
100WQ-C60-26-15 |
100 |
578 |
1038 |
475 |
240 |
170 |
18 |
233 |
150WQ-C200-15-15 |
150 |
588 |
1018 |
510 |
225 |
225 |
18 |
241 |
150WQ-C250-15-18.5 |
150 |
618 |
1080 |
510 |
235 |
225 |
18 |
325 |
200WQ-C350-12-18.5 |
200 |
618 |
1135 |
520 |
265 |
295 |
22 |
334 |
150WQ-C200-22-22 |
150 |
618 |
1080 |
510 |
235 |
225 |
18 |
350 |
200WQ-C400-10-22 |
200 |
618 |
1135 |
520 |
265 |
295 |
22 |
359 |
200WQ-C600-9-30 |
200 |
730 |
1240 |
620 |
305 |
295 |
22 |
505 |
200WQ-C600-12-37 |
200 |
730 |
1240 |
620 |
305 |
295 |
22 |
538 |
200WQ-C600-15-45 |
200 |
730 |
1285 |
620 |
305 |
295 |
22 |
554 |
200WQ-C600-20-55 |
200 |
835 |
1396 |
735 |
385 |
295 |
22 |
772 |
200WQ-C600-25-75 |
200 |
835 |
1461 |
735 |
385 |
295 |
22 |
812 |
200WQ-C600-30-90 |
200 |
835 |
1520 |
735 |
385 |
295 |
22 |
1095 |
200WQ-C1000-25-110 |
200 |
835 |
1580 |
735 |
385 |
295 |
22 |
1210 |
200WQ-C1000-30-132 |
200 |
835 |
1630 |
735 |
385 |
295 |
22 |
1350 |
