• Rinforzo alla pompa con flangia conforme alla norma ISO 7005 - 92.

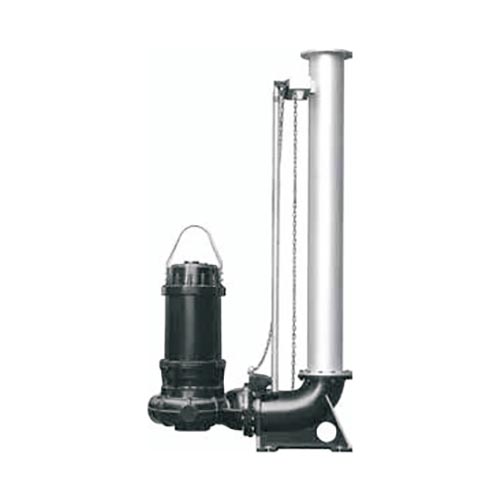

• Il sistema di montaggio della guida riduce e solleva semplicemente la pompa per collegare facilmente la pompa alla tubazione, senza entrare nel pozzetto per una facile manutenzione e ispezione.
DN50 - 250 Ghisa leggera
DN50 - 600 Ghisa pesante
DN300 - 600 Acciaio leggero (saldato)
DN50-200 (SS 304)
Diametro nominale. | Spaziatura dei fori | Interasse guida | Buco | Dal supporto alla superficie di montaggio | Spessore della porta | Lungo |
(DN) | (M) | (Z) | (L3) | (W) | (X) | (Y) |
50 | 220 | 100 | 2-f12 | 70 | 20 | 265 |
65 | 240 | 130 | 2-f12 | 70 | 20 | 275 |
80 | 270 | 150 | 2-f12 | 80 | 20 | 315 |
100 | 305 | 170 | 2-f12 | 90 | 20 | 360 |
150 | 400 | 205 | 2-f16 | 80 | 15 | 465 |
200 | 485 | 280 | 2-f16 | 83 | 18 | 550 |
250 | 540 | 320 | 2-f16 | 95 | 20 | 610 |
300 | 560 | 340 | 2-f16 | 95 | 20 | 630 |
350 | 560 | 340 | 2-f16 | 95 | 20 | 630 |
400 | 610 | 370 | 2-f16 | 115 | 20 | 680 |
500 | 07 | 442 | 2-f24 | 120 | 25 | 777 |
600 | 805 | 540 | 2-f24 | 120 | 25 | 875 |
200 | 465 | 260 | 2-f16 | 83 | 18 | 530 |
250 | 525 | 305 | 2-f16 | 95 | 20 | 595 |
Tipo | Diametro nominale. | Diametro della flangia. | Diametro del cerchio centrale. | Foro del bullone | Spaziatura fissa dei bulloni di accoppiamento | Diametro interno delle dimensioni del catetere. Diametro esterno | Altezza frizione | Lunghezza centrale | Altezza centrale | Conduttura di uscita | Lunghezza della base | Larghezza della base | Staffa anteriore al foro | Foro del catetere nel foro | Spessore della fondazione | presa di base | Nomina di pressione | ||
(DN) | (D) | (K) | (n-L1) | (UN) | (B) | (φC) | (φG) | (F) | (E) | (u) | (Q) | (V) | (P) | (J) | (IO) | (H) | (L2) | ||
Pesante (ghisa) | 50 | 140 | 110 | 4-f14 | 166 | 138 | 26.5 | 32 | 210 | 230 | 130 | 155 | 210 | 160 | 22 | 25 | 12 | f16 | PN6 |
65 | 160 | 130 | 4-f14 | 185 | 170 | 26.5 | 32 | 245 | 260 | 150 | 175 | 235 | 200 | 25 | 40 | 12 | f16 | PN6 | |
80 | 190 | 150 | 4-f18 | 210 | 190 | 42 | 47 | 280 | 300 | 170 | 192 | 270 | 230 | 30 | 50 | 12 | f16 | PN6 | |
100 | 210 | 170 | 4-f18 | 256 | 225 | 42 | 47 | 340 | 355 | 200 | 233 | 320 | 270 | 32 | 60 | 15 | f20 | PN6 | |
150 | 265 | 225 | 8-f18 | 370 | 260 | 42 | 47 | 350 | 415 | 180 | 255 | 486 | 300 | 60 | 56 | 18 | f20 | PN6 | |
200 | 320 | 280 | 8-f18 | 490 | 350 | 42 | 47 | 444 | 537 | 220 | 375 | 626 | 390 | 70 | 46 | 20 | f20 | PN6 | |
250 | 395 | 350 | 12-φ22 | 480 | 420 | 52 | 60 | 500 | 555 | 250 | 350 | 666 | 480 | 93 | 55 | 25 | f30 | PN10 | |
300 | 445 | 400 | 12-φ22 | 570 | 500 | 52 | 60 | 600 | 625 | 300 | 420 | 60 | 560 | 95 | 52 | 30 | f30 | PN10 | |
350 | 505 | 460 | 16-φ22 | 660 | 560 | 52 | 60 | 700 | 716 | 350 | 490 | 860 | 620 | 100 | 63 | 35 | f30 | PN10 | |
400 | 565 | 515 | 16-φ26 | 750 | 620 | 69 | 76 | 800 | 822 | 400 | 560 | 980 | 700 | 115 | 76 | 40 | f0 | PN10 | |
500 | 670 | 620 | 20-φ26 | 930 | 760 | 69 | 76 | 1000 | 1013 | 500 | 725 | 1210 | 840 | 140 | 74 | 40 | f40 | PN10 | |
600 | 780 | 725 | 20-φ30 | 1120 | 900 | 69 | 76 | 1200 | 1201 | 600 | 910 | 1444 | 992 | 164 | 50 | 40 | f46 | PN10 |
Tipo | Diametro nominale. | Diametro della flangia. | Diametro del cerchio centrale. | Foro del bullone | Spaziatura fissa dei bulloni di accoppiamento | Diametro interno delle dimensioni del catetere. Diametro esterno | Altezza frizione | Lunghezza centrale | Altezza centrale | Conduttura di uscita | Lunghezza della base | Larghezza della base | Staffa anteriore al foro | Foro del catetere nel foro | Spessore della fondazione | presa di base | Nomina di pressione | ||
(DN) | (D) | (K) | (n-L1) | (UN) | (B) | (φC) | (φG) | (F) | (E) | (u) | (Q) | (V) | (P) | (J) | (IO) | (H) | (L2) | ||
Leggero (ghisa) | 50 | 140 | 110 | 4-f14 | 118 | 115 | 26.5 | 32 | 210 | 180 | 130 | 105 | 160 | 132 | 21 | 25 | 12 | f16 | PN6 |
65 | 160 | 130 | 4-f14 | 135 | 138 | 26.5 | 32 | 245 | 210 | 150 | 122 | 185 | 160 | 25 | 40 | 12 | f16 | PN6 | |
80 | 190 | 150 | 4-f18 | 160 | 155 | 42 | 47 | 280 | 250 | 170 | 142 | 220 | 190 | 30 | 50 | 12 | f16 | PN6 | |
100 | 210 | 170 | 4-f18 | 196 | 170 | 42 | 47 | 335 | 305 | 200 | 190 | 260 | 210 | 32 | 60 | 15 | f20 | PN6 | |
150 | 265 | 225 | 8-f18 | 252 | 220 | 42 | 47 | 415 | 370 | 260 | 205 | 340 | 260 | 44 | 80 | 15 | f20 | PN6 | |
200 | 320 | 280 | 8-f18 | 285 | 280 | 42 | 47 | 520 | 450 | 315 | 260 | 395 | 360 | 55 | 85 | 15 | f20 | PN6 | |
250 | 395 | 350 | 12-φ22 | 304 | 360 | 52 | 60 | 680 | 500 | 405 | 280 | 420 | 400 | 65 | 95 | 20 | f24 | PN10 | |
Leggero (saldatura dell'acciaio) | 300 | 445 | 400 | 12-φ22 | 390 | 340 | 52 | 60 | 799 | 513 | 316 | 334 | 610 | 445 | 110 | 41 | 16 | f30 | PN10 |
350 | 505 | 460 | 16-φ22 | 400 | 420 | 52 | 60 | 927 | 593 | 368 | 410 | 700 | 505 | 150 | 3 | 18 | f30 | PN10 | |
400 | 565 | 515 | 16-φ26 | 480 | 450 | 69 | 76 | 1053 | 673 | 418 | 469 | 780 | 565 | 150 | 22 | 18 | f30 | PN10 | |
500 | 607 | 620 | 20-φ26 | 800 | 510 | 69 | 76 | 1235 | 834 | 458 | 630 | 980 | 670 | 100 | 66 | 20 | f40 | PN10 | |
600 | 780 | 725 | 20-φ30 | 975 | 620 | 69 | 76 | 1440 | 990 | 508 | 773 | 1180 | 780 | 115 | 62 | 20 | f45 | PN10 |
Tipo |
A | B | C | D | E | F | G | H | I | J | K | L | L1 | L2 | M | N | P | Q | U | V | W | Y | z |
DN50 | / | 65 | f160 | 125 | 200 | 19 | 93 | 72 | f125 | 150 | 102.5 | 2-φ12,5 | 4-f17 | 2-f15 | 134 | 161 | 83 | 162.5 | 138 | 45 | 49 | 26 | 30 |
DN65 | / | 85 | f180 | 265 | 215 | 19 | 93 | 72 | f145 | 150 | 102.5 | 2-φ12,5 | 4-f17 | 2-f15 | 153 | 180 | 83 | 175 | 165 | 45 | 49 | 26 | 30 |
DN80 | / | 100 | f195 | 280 | 220 | 15 | 95 | 72 | f160 | 150 | 102.5 | 2-φ12,5 | 4-f17 | 2-f15 | 160 | 200 | 83 | 180 | 177 | 45 | 49 | 26 | 30 |
DN100 | 204.5 | 182 | f215 | 313.5 | 232 | 21 | 46.50 | 35 | f180 | 150 | 102.5 | 2-φ12,5 | 8-f17 | 4-f17 | 274 | 220 | 83 | 171.5 | 198.5 | 56 | 60 | 37 | 41 |
DN150 | 270 | 285 | f280 | 405 | 295 | 25 | 80 | 40 | f240 | 230 | 182.5 | 2-f18 | 8-f23 | 4-f23 | 355 | 340 | 95 | 225 | 260 | 56 | 60 | 37 | 41 |
DN200 | 300 | 330 | f335 | 463 | 320 | 25 | 75 | 40 | f295 | 230 | 182.5 | 2-f18 | 8-f23 | 4-f23 | 382 | 380 | 95 | 225 | 250 | 56 | 60 | 37 | 41 |
Diametro nominale DN |
Diametro esterno della flangia Serie 1/Serie 2 D |
Diametro centrale circonferenza del foro del bullone K |
Diametro del foro del bullone Serie 1/Serie 2 L |
Bulloni, borchie |
Dimensione della guarnizione |
Spessore della flangia |
||
Quantità | DiscussioneTh Serie 1/Serie 2 |
d | f | C | ||||
50 | 165/160 | 125 | 18 | 18 | M16 | 100 | 3 | 18 |
65 | 185/180 | 145 | 18 | 18 | M16 | 120 | 3 | 20 |
80 | 200/195 | 160 | 18 | 18 | M16 | 135 | 3 | 20 |
100 | 220/215 | 180 | 18 | 18 | M16 | 155 | 3 | 22 |
125 | 250/245 | 210 | 18 | 18 | M16 | 185 | 3 | 24 |
150 | 285/280 | 240 | 23 | 23 | M20 | 210 | 3 | 24 |
175 | 310 | 270 | 23 | 23 | M20 | 240 | 3 | 24 |
200 | 340/335 | 295 | 23 | 23 | M20 | 265 | 3 | 24 |
225 | 365 | 325 | 23 | 23 | M20 | 295 | 3 | 24 |
250 | 395/390 | 350 | 23 | 23 | M20 | 320 | 3 | 26 |
300 | 445/440 | 400 | 23 | 23 | M20 | 368 | 4 | 28 |
1. Carico: la prevalenza indicata sulla targhetta della pompa corrisponde alla quantità sconosciuta di perdita per attrito nella tubazione. Quando si calcola la prevalenza del campo, misurare l'altezza verticale dell'acqua dal livello dell'acqua al punto più alto della tubazione al livello minimo dell'acqua nel pozzo (quando il livello dell'acqua nella torre dell'acqua è superiore al punto più alto della tubazione , calcolato dal livello massimo dell'acqua nella torre dell'acqua), più la perdita di pressione causata dalla tubazione, quindi selezionare una pompa adatta.
2. diametro interno del tubo di distribuzione: la perdita idraulica della tubazione è correlata al diametro interno, alla lunghezza, alla rugosità della parete interna della tubazione, più sottile è il diametro della tubazione, più lunga è la tubazione, più ruvido è l'interno diametro, maggiore è la perdita idraulica della tubazione. Diametro interno del tubo di distribuzione della pompa.
Pc%: perdita di carico ogni 100 m di tubi in ghisa nuovi (m)
Flusso (m³/h) |
Diametro interno del tubo (mm·m) | |||||||||||||
200 | 250 | 300 | 350 | 400 | 450 | |||||||||
1 | pc% | |||||||||||||
1.5 | Pz% | |||||||||||||
3 | Pz% | 1.6 | 0.54 | |||||||||||
6 | Pz% | 6 | 2 | 0.6 | ||||||||||
9 | Pz% | 12.5 | 4.3 | 1.1 | 0.46 | |||||||||
12 | Pz% | 20 | 7 | 2 | 0.7 | |||||||||
15 | Pz% | 12 | 2.9 | 1.25 | ||||||||||
18 | Pz% | 17 | 4 | 1.7 | 0.6 | |||||||||
21 | Pz% | 22 | 4.8 | 2.2 | 0.75 | |||||||||
24 | Pz% | 6.6 | 3 | 1 | 0.36 | |||||||||
27 | Pz% | 8 | 3.5 | 1.25 | 0.42 | |||||||||
30 | Pz% | 9.5 | 4.2 | 1.5 | 0.5 | |||||||||
36 | Pz% | 14 | 6.3 | 2 | 0.75 | |||||||||
42 | Pz% | 8.5 | 2.7 | 0.85 | ||||||||||
48 | Pz% | 10 | 3.6 | 1.2 | 0.45 | |||||||||
60 | pc% | 16 | 5.5 | 1.8 | 0.7 | |||||||||
75 | Pz% | 24 | 8 | 2.76 | 1 | 0.24 | ||||||||
90 | Pz% | 12.5 | 3.8 | 1.45 | 0.36 | |||||||||
120 | Pz% | 21.5 | 6.9 | 2.6 | 0.6 | |||||||||
150 | Pz% | 11 | 4 | 0.95 | 0.3 | |||||||||
180 | Pz% | 15.2 | 5.5 | 1.3 | 0.43 | 0.18 | ||||||||
210 | Pz% | 21 | 7.4 | 1.8 | 0.6 | 0.24 | ||||||||
240 | Pz% | 9.4 | 2.3 | 0.75 | 0.3 | |||||||||
300 | Pz% | 14 | 3.4 | 1.1 | 0.46 | |||||||||
360 | Pz% | 4.7 | 1.6 | 0.65 | ||||||||||
480 | Pz% | 8.5 | 2.9 | 1.9 | 0.2 | |||||||||
600 | Pz% | 12.2 | 4.3 | 1.7 | 0.9 | |||||||||
720 | Pz% | 10 | 6 | 3.8 | 2.5 | 1.3 | ||||||||
840 | Pz% | 8 | 5.4 | 3.4 | 1.7 |
È necessario moltiplicare il valore del tubo in ghisa per i seguenti coefficienti
Tubi in PVC: 0,76;
tubi zincati: 1,17;
Tubo facile da arrugginire: 2,10;
\Tubo pesante: 3,60.
Metodo approssimativo per il calcolo della perdita di carico nei tubi
Valvola di fondo: circa 15 m - portata;
valvola di ritegno: portata del tubo di circa 10 m;
Valvola aperta: processo di circa 5 metri;
Curve e tornanti: avvicinamento ad un tubo di 5 metri.
