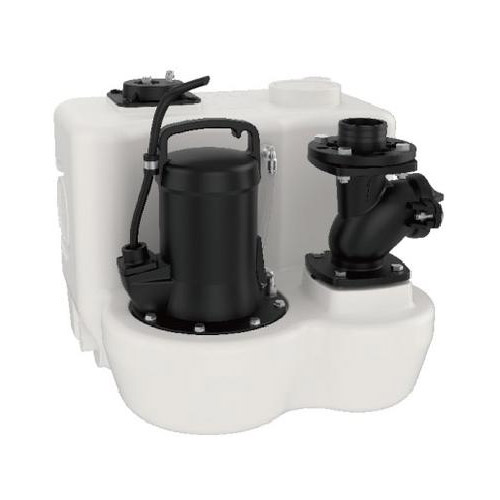

Stazione di sollevamento per pompe per acque luride WL 40L-500L40L - Ascensori per fognature caratteristica della gammaWL - 40L ha tre ingressi dell'acqua DN100, quattro ingressi dell'acqua o fori di manutenzione DN50 e un'uscita DN50. La parte superiore è dotata di una porta di sca......
40L - Ascensori per fognature
WL - 40L ha tre ingressi dell'acqua DN100, quattro ingressi dell'acqua o fori di manutenzione DN50 e un'uscita DN50. La parte superiore è dotata di una porta di scarico DN50. Il monitoraggio del livello dell'acqua viene effettuato utilizzando un doppio sensore a sfera galleggiante, con un sensore di distribuzione della pressione opzionale. Il controller dispone di una doppia modalità manuale automatica, inoltre è possibile scegliere una scatola di controllo sospesa a parete con schermo LED per realizzare la protezione del motore, l'allarme di guasto e altre funzioni.
| Modello | Lungo (mm) | Larghezza (mm) | Alto (millimetro) |
| WL-40L | 520 | 300 | 392 |
| Scarico del tubo di scarico | 50 mm |
| Scarico in ingresso | 50/100mm |
| Scarico in uscita | 50 mm |
| Capacità del serbatoio | 40 l |
| Potenza pompa P1/Potenza pompa P1 | 1,2 kW |
| Potenza pompa P2/Potenza pompa P2 | 0,75 kW |
| Portata | 10 m³/ora |
| Testa | 10 metri |
| Tensione di ingresso | 220 V |
| Lunghezza del cavo | 10 metri |
Nota:——potenza pompa P2 = 0,75 kW
| 1 - Attuatore | 2 - Valvola a sfera della tubazione principale | 3 - Valvola a sfera della tubazione di emergenza |
| 4 - Tubo ammortizzatore | 5 - Pompa manuale di emergenza | 6 - Riparare la pompa |
| 7 - Valvola di ritegno | 8 - Gruppo di sollevamento liquami | 9 - Tubo ammortizzatore |
| 10 - Valvola di ritegno | 11 - Controllore |
|
Nota: alcuni accessori sono opzionali e potrebbe essere necessario acquistarli personalmente.
70L - Ascensori per fognature
WL - 70L ha tre aperture di presa d'acqua DN100, due aperture di presa d'acqua o di riparazione DN50 e un'uscita DN80. La parte superiore è dotata di una porta di scarico DN50. Il monitoraggio del livello dell'acqua viene effettuato utilizzando un doppio sensore a sfera galleggiante, con un sensore di distribuzione della pressione opzionale. La personalizzazione della scatola di controllo sospesa a parete con lo schermo LED cinese può realizzare più funzioni come la protezione del motore e l'avviso di guasti.
| Modello | Lungo (mm) | Larghezza (mm) | Alto (millimetro) |
| WL-70L | 566 | 525 | 452 |
| Scarico del tubo di scarico | 50 minuti |
| Scarico in ingresso | 50/100mm |
| Scarico in uscita | 80 mm |
| Capacità del serbatoio | 70 l |
| Potenza pompa P1/Potenza pompa P1 | 1,7/2,3 kW |
| Potenza pompa P2/Potenza pompa P2 | 1,5/2,2 kW |
| Portata | 15/25 m³/h |
| Testa | 11/10 mt |
| Tensione di ingresso | 220 V |
| Lunghezza del cavo | 10 metri |
Nota:
——Potenza pompa P2 = 1,5kw
——Potenza pompa P2 = 2,2kw
| 1 - Attuatore | 2 - Valvola a sfera della tubazione principale | 3 - Valvola a sfera della tubazione di emergenza |
| 4 - Tubo ammortizzatore | 5 - Pompa manuale di emergenza | 6 - Riparare la pompa |
| 7 - Valvola di ritegno | 8 - Gruppo di sollevamento liquami | 9 - Tubo ammortizzatore |
| 10 - Valvola di ritegno | 11 - Controllore |
|
Nota: alcuni accessori sono opzionali e potrebbe essere necessario acquistarli personalmente.
180L - Ascensori per fognature
WL - 180L ha quattro aperture di presa d'acqua DN100, uno sportello di presa d'acqua o di manutenzione DN75 e un'uscita DN80. La parte superiore è dotata di una porta di scarico DN50. Il controllo del livello dell'acqua viene effettuato tramite un doppio sensore a sfera galleggiante, selezionabile con un sensore di pressione. La personalizzazione della scatola di controllo sospesa a parete con lo schermo LED cinese può realizzare più funzioni come la protezione del motore e l'avviso di guasti.
| Modello | Lungo (mm) | Larghezza (mm) | Alto (millimetro) |
| WL-180L | 824 | 806 | 542 |
| Scarico del tubo di scarico | 50 mm |
| Scarico in ingresso | 50/100mm |
| Scarico in uscita | 80 mm |
| Capacità del serbatoio | 180 litri |
| Potenza pompa P1/Potenza pompa P1 | 1,7/2,3 kW |
| Potenza pompa P2/Potenza pompa P2 | 1,5/2,2 kW |
| Portata | 12/10 m³/h |
| Testa | 15/20 mt |
| Tensione di ingresso | 220 V |
| Lunghezza del cavo | 10 metri |
Nota:
——Potenza pompa P2 = 1,5kw
——Potenza pompa P2 = 2,2kw
| 1 - Attuatore | 2 - Valvola a sfera della tubazione principale | 3 - Valvola a sfera della tubazione di emergenza |
| 4 - Tubo ammortizzatore | 5 - Pompa manuale di emergenza | 6 - Riparare la pompa |
| 7 - Valvola di ritegno | 8 - Gruppo di sollevamento liquami | 9 - Tubo ammortizzatore |
| 10 - Valvola di ritegno | 11 - Controllore |
|
Nota: alcuni accessori sono opzionali e potrebbe essere necessario acquistarli personalmente.
300L - Sollevatore per fognature
WL - 300L ha tre prese d'acqua DN100, due aperture di presa d'acqua o di riparazione DN50 e un'uscita DN80. La parte superiore è dotata di una porta di scarico DN50. Il controllo del livello dell'acqua viene effettuato tramite un doppio sensore a sfera galleggiante, selezionabile con un sensore di pressione. La personalizzazione della scatola di controllo sospesa a parete con lo schermo LED cinese può realizzare più funzioni come la protezione del motore e l'avviso di guasti.
| Modello | Lungo (mm) | Larghezza (mm) | Alto (millimetro) |
| WL-300L | 1005 | 940 | 722 |
| Scarico del tubo di scarico | 50 mm |
| Scarico in ingresso | 50/100mm |
| Scarico in uscita | 80 mm |
| Capacità del serbatoio | 300 litri |
| Potenza pompa P1/Potenza pompa P1 | 2,2/3,7 kW |
| Potenza pompa P2/Potenza pompa P2 | 2,2/3,7 kW |
| Portata | 10/15 m³/h |
| Testa | 20 metri |
| Tensione di ingresso | 220 V |
| Lunghezza del cavo | 10m |
Nota:——potenza pompa P2 = 2,2kw
| 1 - Attuatore | 2 - Valvola a sfera della tubazione principale | 3 - Valvola a sfera della tubazione di emergenza |
| 4 - Tubo ammortizzatore | 5 - Pompa manuale di emergenza | 6 - Riparare la pompa |
| 7 - Valvola di ritegno | 8 - Gruppo di sollevamento liquami | 9 - Tubo ammortizzatore |
| 10 - Valvola di ritegno | 11 - Controllore |
|
500L - Sollevatore per fognature
WL - 500L ha tre ingressi DN100 e un'uscita DN80. La parte superiore è dotata di una porta di scarico DN50. Il livello dell'acqua è controllato tramite sensori a doppio galleggiante. La personalizzazione della scatola di controllo sospesa a parete con lo schermo LED cinese può realizzare più funzioni come la protezione del motore e l'avviso di guasti. Collegando lo stesso serbatoio dell'acqua è possibile ottenere un volume maggiore.
| Modello | Lungo (mm) | Larghezza (mm) | Alto (millimetro) |
| WL-500L | 937 | 809 | 942 |
| Scarico del tubo di scarico | 50 mm |
| Scarico in ingresso | 50/100mm |
| Scarico in uscita | 80 mm |
| Capacità del serbatoio | 500 litri |
| Potenza pompa P1/Potenza pompa P1 | 2,2/3,7 kW |
| Potenza pompa P2/Potenza pompa P2 | 2,2/3,7 kW |
| Portata | 10/15 m³/h |
| Testa | 20 metri |
| Tensione di ingresso | 220 V |
| Lunghezza del cavo | 10m |
Nota:
——Potenza pompa P2 = 2,2 kW
——Potenza pompa P2 = 3,7 kW
| 1 - Attuatore | 2 - Valvola a sfera della tubazione principale | 3 - Valvola a sfera della tubazione di emergenza |
| 4 - Tubo ammortizzatore | 5 - Pompa manuale di emergenza | 6 - Riparare la pompa |
| 7 - Valvola di ritegno | 8 - Gruppo di sollevamento liquami | 9 - Tubo ammortizzatore |
| 10 - Valvola di ritegno | 11 - Controllore |
|
Nota: alcuni accessori sono opzionali e potrebbe essere necessario acquistarli personalmente.
300L - Acciaio inossidabile per sollevatori per acque reflue - Pompa per liquidi - Ruota a U
La serie WL - 300L, opzionalmente in acciaio inossidabile, ha due ingressi DN100 e un'uscita DN80. La parte superiore è dotata di una porta di scarico DN50. Il livello dell'acqua è controllato tramite sensori a doppio galleggiante. La personalizzazione della scatola di controllo sospesa a parete con lo schermo LED cinese può realizzare più funzioni come la protezione del motore e l'avviso di guasti. Regolando il volume del serbatoio dell'acqua, adatto a più scene.
| Modello |
Lungo (mm) | Larghezza (mm) | Alto (millimetro) |
| WL-300L | 750 | 750 | 750 |
| Scarico del tubo di scarico | 50 mm |
| Scarico in ingresso | 50/100mm |
| Scarico in uscita | 80 mm |
| Capacità del serbatoio | 300 litri |
| Potenza pompa P1/Potenza pompa P1 | 2,2/3,7 kW |
| Potenza pompa P2/Potenza pompa P2 | 2,2/3,7 kW |
| Portata | 10/15 m³/h |
| Testa | 20 metri |
| Tensione di ingresso | 220 V |
| Lunghezza del cavo | 10m |
Nota:
——Potenza pompa P2 = 2,2 kW
——Potenza pompa P2 = 3,7 kW
| 1 - Attuatore | 2 - Valvola a sfera della tubazione principale | 3 - Valvola a sfera della tubazione di emergenza |
| 4 - Tubo ammortizzatore | 5 - Pompa manuale di emergenza | 6 - Riparare la pompa |
| 7 - Valvola di ritegno | 8 - Gruppo di sollevamento liquami | 9 - Tubo ammortizzatore |
| 10 - Valvola di ritegno | 11 - Controllore |
|
Nota: alcuni accessori sono opzionali e potrebbe essere necessario acquistarli personalmente.
