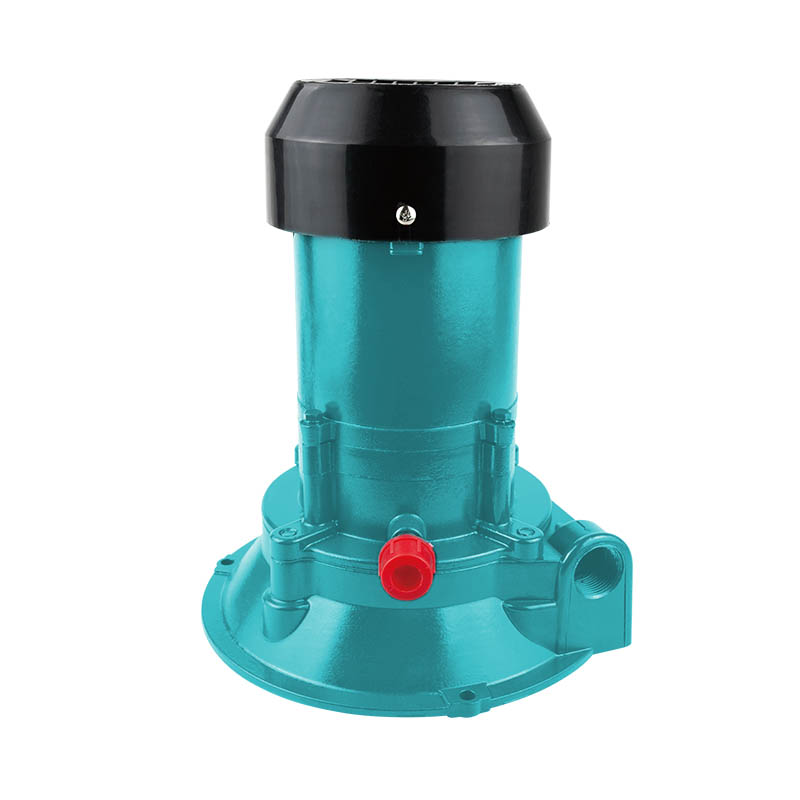

In qualità di produttore e fornitore di pompe centrifughe TK in Cina, il marchio ZΞN è disposto a collaborare con clienti in tutto il mondo offrendo prodotti di alta qualità e servizi eccellenti.
Applicazione e installazioneSe ne consiglia l'utilizzo per il pompaggio di acqua pulita senza particelle usurate e i liquidi non sono chimicamente aggressivi per i materiali di cui sono costituite le pompe.
Sono adatti per l'uso domestico, soprattutto per l'estrazione dell'acqua in combinazione con piccoli dispositivi automatici a pressione, e anche per l'irrigazione.
Le pompe devono essere installate in ambienti chiusi o almeno al riparo da condizioni atmosferiche avverse.
• Carico fino a 8 m
• Temperatura del liquido fino a + 40°C
• Temperatura ambiente fino a + 40°C
• Corpo pompa: alluminio.
• Ruote alate. Alluminio e poliformaldeide
• Asse motore: acciaio inossidabile
• Tenuta meccanica: grafite ceramica.
• Isolamento: chiamare F
• Protezione: IP44
• Flusso fino a l37L/min (8m³/h)
• Altezza dell'acqua 26 m
| Modello | Ingresso di potenza | Q(m³/h) | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 7.5 | 8.2 | |||
| chilowatt | HP | Q(l/min) | 0 | 17 | 25 | 33 | 42 | 50 | 67 | 100 | 125 | 137 | |||
| TK370 | 0.37 | 0.5 | H(m) | 22 | 20 | 18 | 15 | 11 | 6 | ||||||
| TK550 | 0.55 | 0.75 | 24 | 22 | 20 | 17 | 13 | 8 | |||||||
| TK1100 | 1.1 | 1.5 | 26 | 25 | 23.5 | 22 | 20 | 18 | 15 | 11.5 | 7 | 3 | |||
Grafico delle prestazioni n = 2850 giri/min
| Modello | Entra uscita | NW | L×L×A |
| (Pollice) | (Kg) | (mm) | |
| TK370 | ¾"×¾" | 5.7 | 240×240×300 |
| TK550 | ¾"×¾" | 7.5 | 245×245×325 |
| TK1100 | 1¼"×1¼" | 10 | 245×245×385 |
| Numeri | Appunti | Numeri | Appunti | ||
| 1 | Maniglia | 23 | Noce di scatola | ||
| 2 | Chiave | 24 | Cavo elettrico | ||
| 3 | Copertura della ventola | 25 | Tavoletta | ||
| 4 | Vite | 26 | Rivetti | ||
| 5 | Fan | 27 | Vite | ||
| 6 | Fermo | 28 | Posizione della scatola degli interruttori | ||
| 7 | Disco | 29 | Vite | ||
| 8 | Guida in auto | 30 | Pressa per cavi | ||
| 9 | Anello aperto | 31 | Condensatore | ||
| 10 | Relazione | 32 | Vite | ||
| 11 | Rotore | 33 | Vite | ||
| 12 | Relazione | 34 | Disco | ||
| 13 | Chiave | 35 | Copertura della scatola | ||
| 14 | Protezione anticaduta | 36 | Alloggiamento della pompa | ||
| 15 | Tenuta meccanica | 37 | Ruota | ||
| 16 | Rondella elastica | 38 | Disco | ||
| 17 | Squillo | 39 | Anello "O". | ||
| 18 | Statori | 40 | Noce | ||
| 19 | Protettore di temperatura | 41 | alloggiamento della pompa | ||
| 20 | Alloggiamento con statore rotore | 42 | Disco | ||
| 21 | pannello di bloccaggio | 43 | Fermo | ||
| 22 | Noci | ||||
