termini di utilizzo• Temperatura del liquido fino a 60°C
• Temperatura ambiente fino a 40°C
• Aumento totale dell'inspirazione fino a 9 m
• Funzionamento continuo

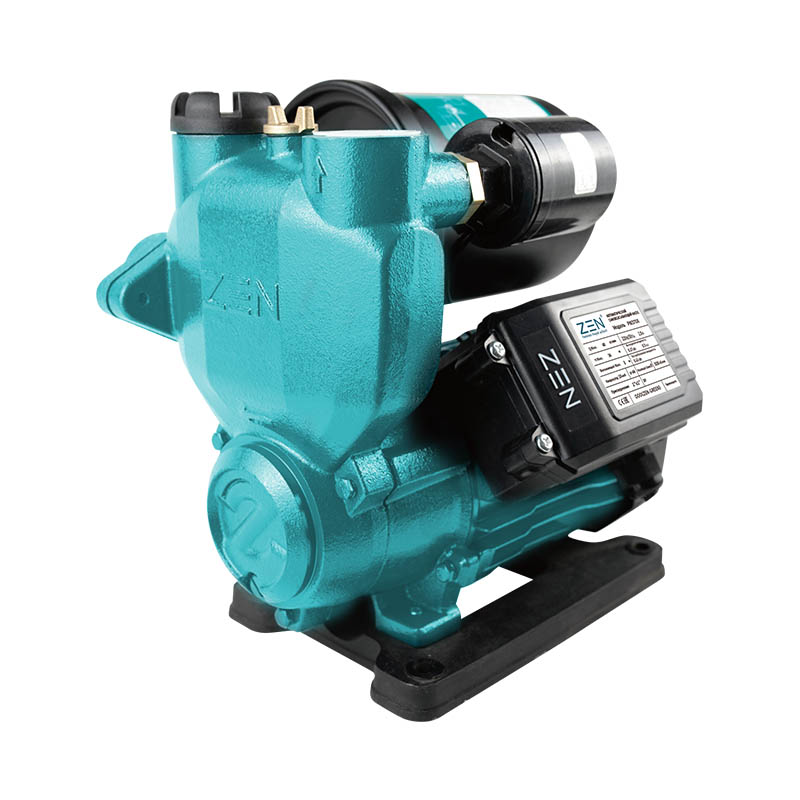

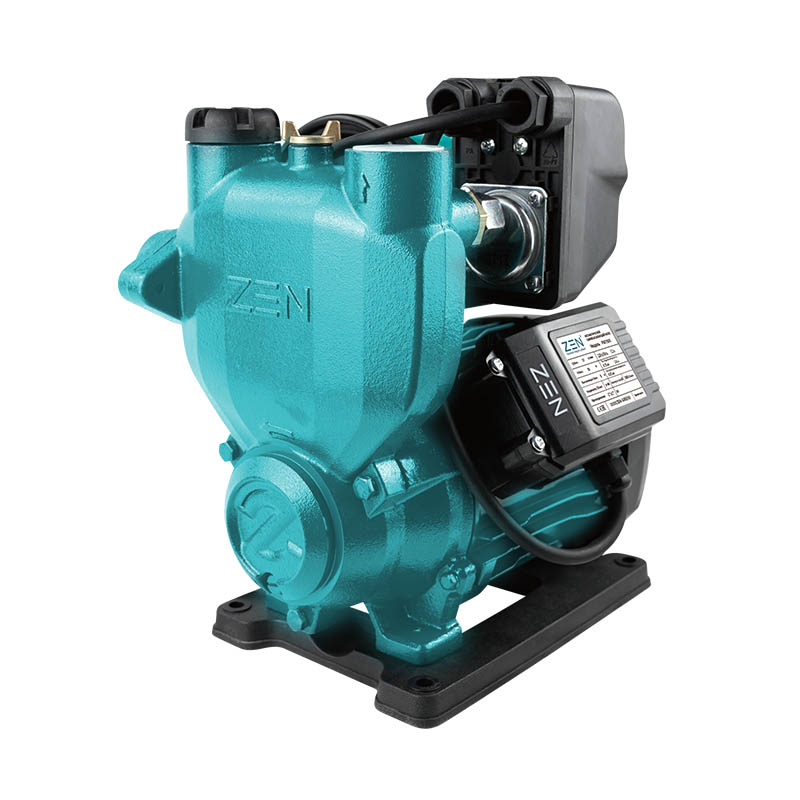

La Pompa Autoadescante PW viene fornita completa di valvola di ritegno. La pompa deve essere installata all'interno o almeno protetta dalle intemperie.
Idoneo per acque pulite senza particelle frantumate e per liquidi non chimicamente aggressivi per i materiali utilizzati per la realizzazione delle pompe.
Per la loro compattezza, affidabilità e facilità d'uso, sono adatti per applicazioni domestiche come la distribuzione dell'acqua in combinazione con dispositivi a bassa pressione, per l'irrigazione del giardino e dell'area di distribuzione, per il pompaggio dell'acqua da un serbatoio, così come per tutte le altre casi in cui nell'acqua da pompare può essere presente aria o acqua. La pompa è dotata di valvola di ritegno a piastra.
Le pompe devono essere installate in un ambiente chiuso o comunque protetto dalle intemperie.
• Corpo pompa: ghisa
• Supporto pompa: ghisa
• Corpo motore: alluminio
• Girante: ottone
• Asse motore: acciaio al carbonio, AlSI304 SS se richiesto
• Tenuta meccanica: ceramica/grafite
• Motore a induzione bipolare (n = 2850 giri/min)
• Classe di isolamento B
• Protezione IP44
• Servizio continuo Sl
• Protezione termica
• Monofase 220 V / 50 Hz, 60 Hz (se necessario)
| Modello | Potenza in ingresso | Flusso massimo (l/min) |
Prevalenza massima (M) |
Portata massima (M) |
Quantità (Impostare) |
|||||
| chilowatt | HP | |||||||||
| PW125 | 0.125 | 0.17 | 2.0 | 24 | 8 | 1600 | ||||
| PW250 | 0.25 | 0.34 | 2.2 | 30 | 8 | 1600 | ||||
| PW370 | 0.37 | 0.5 | 2.4 | 36 | 8 | 1600 | ||||
| PW550 | 0.55 | 0.75 | 3.0 | 42 | 8 | 1320 | ||||
| PW750 | 0.75 | 1 | 3.4 | 50 | 8 | 1320 | ||||
Grafico delle prestazioni n = 2850 giri/min
| Modello | Ingresso/uscita | NW | L×L×A |
| (pollici) | (Kg) | (mm) | |
| PW125 | 1"×1" | 7.9 | 295×230×300 |
| PW250 | 1"×1" | 8.2 | 295×230×300 |
| PW370 | 1"×1" | 8.6 | 295×230×300 |
| PW550 | 1"×1" | 11.6 | 310×245×350 |
| PW750 | 1"×1" | 12.8 | 310×245×350 |
| Numeri | Note | Numeri | Note | Numeri | Note | Numeri | Note | ||||||
| 1 | Fermo | 14 | Pol | 27 | Copertura della ventola | 40 | Anello "O". | ||||||
| 2 | Fermo | 15 | Fermo | 28 | Fan | 41 | Schermo protettivo | ||||||
| 3 | Rondella elastica | 16 | Disco | 29 | Cappello da pilota | 42 | Spina di caricamento | ||||||
| 4 | Alloggiamento della pompa | 17 | Noci | 30 | Pressa per cavi | 43 | Anello "O". | ||||||
| 5 | tavoletta dell'alloggiamento della pompa | 18 | Alloggiamento con statore avvolto | 31 | Fermo | 44 | Compresse, compresse | ||||||
| 6 | Ruota | 19 | A Fairlea | 32 | Condensatore | 45 | valvola di ritegno | ||||||
| 7 | piastra di supporto della pompa | 20 | Cavo elettrico | 33 | Copertina del ternin | 46 | Schermo | ||||||
| 8 | Anello di serraggio | 21 | Chiave | 34 | Scatola di connessione | 47 | Rivestimento superficiale | ||||||
| 9 | Tenuta meccanica | 22 | Protezione anticaduta | 35 | Fermo | 48 | Anello "O". | ||||||
| 10 | Anello "O". | 23 | Relazione | 36 | Squillo | 49 | Fermo | ||||||
| 11 | Fermo | 24 | Fermo | 37 | Pressostato | ||||||||
| 12 | Staffa della pompa | 25 | Statore | 38 | Capacità di pressione | ||||||||
| 13 | Rotore | 26 | Anello aperto | 39 | Fermo | ||||||||
