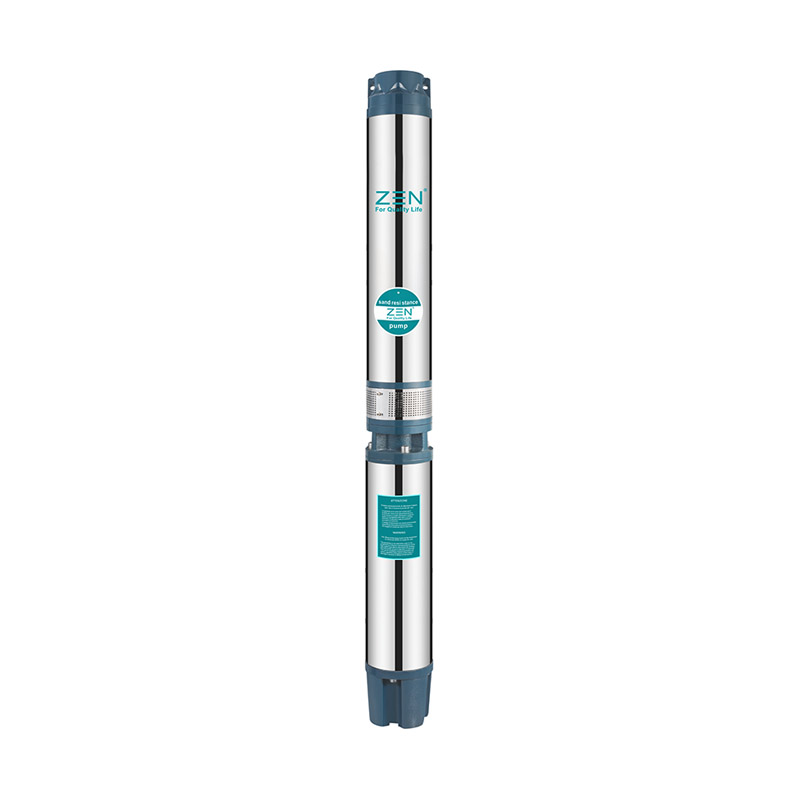

Il marchio ZΞN, in qualità di produttore leader in Cina, aderisce a rigorosi standard di controllo qualità e utilizza solo materiali e componenti della massima qualità nella produzione della nostra pompa per pozzi profondi in acciaio inossidabile 6SR 6''. Il risultato è un prodotto che non solo è forte e durevole, ma offre anche prestazioni costanti ed efficienti nel tempo.
CODICE DI IDENTIFICAZIONE*6SR
* 6: Diametro pozzo: 148 mm (6")
* Pompa sommergibile serie SR:SR
* 18: Capacità (m³/h)
* 04:Palcoscenico
* 3.0: Potenza motore (KW)
1. Fornire acqua da pozzi o serbatoi.
2. Per uso domestico, civile e industriale.
3. Per uso giardino e irrigazione.
1. La temperatura massima del liquido può raggiungere + 35°C.
2. Contenuto massimo di sabbia: 0,25%.
3. Profondità massima di immersione: 100 m.
4. Diametro minimo del foro: 6".
1. Motore elettrico con avvolgimento multiplo o schermo completamente chiuso
2. Trifase: 380 V - 415 V / 50 Hz
3. Dotato di scatola di controllo del lancio o scatola di controllo automatico digitale
4. La pompa è progettata utilizzando la tensione dell'involucro
5.Standard di dimensioni NEMA
1. Tenuta meccanica speciale
2. Altre tensioni o frequenze 60Hz
Modello | P2 | Portata n = 2850 giri/min | |||||||||||
3~380 V/415 V | chilowatt | HP |
Q l/min m³/h |
0 | 133 | 167 | 200 | 250 | 300 | 333 | 367 | 417 | 500 |
0 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 30 | ||||
6SR18 04-3.0 | 3.0 | 4.0 | H(m) | 52 | 46 | 43 | 38 | 35 | 29 | 24 | 18 | 11 | 2 |
6SR18 06-4.0 | 4.0 | 5.5 | 78 | 69 | 64 | 57 | 52 | 43 | 35 | 27 | 17 | 3 | |
6SR18 08-5.5 | 5.5 | 7.5 | 104 | 92 | 86 | 76 | 70 | 58 | 47 | 36 | 22 | 4 | |
6SR18 11-7.5 | 7.5 | 10 | 143 | 127 | 118 | 105 | 96 | 79 | 65 | 50 | 31 | 5 | |
6SR18 13-9.2 | 9.2 | 12.5 | 169 | 150 | 139 | 124 | 113 | 94 | 77 | 59 | 36 | 6 | |
6SR18 15-11 | 11 | 15 | 195 | 173 | 161 | 143 | 131 | 108 | 89 | 68 | 42 | 7 | |
6SR18 18-13 | 13 | 17.5 | 234 | 207 | 193 | 171 | 157 | 130 | 106 | 81 | 50 | 8 | |
6SR18 21-15 | 15 | 20 | 273 | 242 | 225 | 200 | 183 | 151 | 124 | 95 | 59 | 9 | |
6SR18 25-18.5 | 18.5 | 25 | 325 | 288 | 268 | 238 | 218 | 180 | 148 | 113 | 70 | 11 |
Modello | P2 | Portata n = 2850 giri/min | |||||||||||
3~380 V/415 V | chilowatt | HP |
Q l/min m³/h |
0 | 83 | 167 | 250 | 333 | 417 | 500 | 583 | 677 | 717 |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 43 | ||||
6SR3003-3.0 | 3.0 | 4.0 | H(m) | 41 | 38 | 36 | 34 | 32 | 27 | 21 | 18 | 12 | 4 |
6SR3004-4.0 | 4.0 | 5.5 | 54 | 50 | 48 | 45 | 42 | 36 | 28 | 24 | 16 | 5 | |
6SR30 06-5.5 | 5.5 | 7.5 | 81 | 76 | 72 | 68 | 63 | 54 | 42 | 36 | 24 | 6 | |
6SR30 08-7.5 | 7.5 | 10 | 108 | 101 | 96 | 90 | 84 | 72 | 56 | 48 | 32 | 7 | |
6SR30 09-9.2 | 9.2 | 12.5 | 122 | 113 | 108 | 102 | 95 | 81 | 63 | 54 | 36 | 8 | |
6SR30 11-11 | 11 | 15 | 149 | 139 | 132 | 124 | 116 | 99 | 77 | 66 | 44 | 9 | |
6SR30 12-13 | 13 | 17.5 | 162 | 151 | 144 | 136 | 126 | 108 | 84 | 72 | 48 | 10 | |
6SR30 14-15 | 15 | 20 | 189 | 176 | 168 | 158 | 147 | 126 | 98 | 84 | 56 | 11 | |
6SR30 17-18.5 | 18.5 | 25 | 230 | 214 | 204 | 192 | 179 | 153 | 119 | 102 | 68 | 12 |
Modello | P2 | Portata n = 2850 giri/min | |||||||||||
3~380 V/415 V | chilowatt | HP |
Q l/min m³/h |
0 | 333 | 417 | 500 | 583 | 667 | 750 | 833 | 917 | 1083 |
0 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 65 | ||||
6SR4502-3.0 | 3.0 | 4.0 | H(m) | 25 | 23 | 22 | 20 | 19 | 17 | 16 | 14 | 12 | 4 |
6SR4503-4.0 | 4.0 | 5.5 | 38 | 34 | 32 | 30 | 29 | 26 | 24 | 21 | 18 | 6 | |
6SR45 04-5.5 | 5.5 | 7.5 | 50 | 45 | 43 | 40 | 38 | 34 | 32 | 28 | 24 | 8 | |
6SR45 05-7.5 | 7.5 | 10 | 63 | 56 | 54 | 50 | 48 | 43 | 40 | 35 | 30 | 10 | |
6SR45 06-9.2 | 9.2 | 12.5 | 75 | 68 | 65 | 60 | 57 | 51 | 48 | 42 | 36 | 12 | |
6SR45 07-11 | 11 | 15 | 88 | 79 | 76 | 70 | 67 | 60 | 56 | 49 | 42 | 14 | |
6SR45 08-13 | 13 | 17.5 | 100 | 91 | 87 | 80 | 76 | 68 | 64 | 56 | 48 | 16 | |
6SR45 09-15 | 15 | 20 | 113 | 102 | 98 | 90 | 86 | 77 | 72 | 63 | 54 | 18 | |
6SR45 11-18.5 | 18.5 | 25 | 138 | 125 | 120 | 110 | 105 | 94 | 88 | 77 | 66 | 22 |
Modello | P2 | Portata n = 2850 giri/min | ||||||||||
3~380 V/415 V | chilowatt | HP |
Q l/min m³/h |
0 | 167 | 333 | 500 | 667 | 833 | 1000 | 1167 | 1334 |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | ||||
6SR6002-4.0 | 4.0 | 5.5 | H(m) | 26 | 25 | 24 | 21 | 19 | 16 | 14 | 11 | 8 |
6SR60 03-5.5 | 5.5 | 7.5 | 39 | 38 | 36 | 31 | 28 | 24 | 21 | 17 | 12 | |
6SR60 04-9.2 | 9.2 | 12.5 | 52 | 50 | 47 | 42 | 37 | 32 | 28 | 22 | 16 | |
6SR60 05-11 | 11 | 15 | 66 | 63 | 59 | 52 | 46 | 40 | 35 | 28 | 20 | |
6SR60 06-13 | 13 | 17.5 | 79 | 76 | 71 | 62 | 56 | 48 | 41 | 34 | 24 | |
6SR60 07-15 | 15 | 20 | 92 | 88 | 83 | 73 | 65 | 57 | 48 | 39 | 28 | |
6SR60 08-18.5 | 18.5 | 25 | 105 | 101 | 95 | 83 | 74 | 65 | 55 | 45 | 32 |
Scala del paracadutista | |||||
Modello | A | B | C | D | E |
6SR18 04-3.0 | 1065 | 482 | 583 | 3" | f145 |
6SR18 06-4.0 | 1175 | 502 | 673 | 3" | f145 |
6SR18 08-5.5 | 1325 | 562 | 763 | 3" | f145 |
6SR18 11-7.5 | 1510 | 612 | 898 | 3" | f145 |
6SR18 13-9.2 | 1674 | 687 | 987 | 3" | f145 |
6SR18 15-11 | 1809 | 732 | 1077 | 3" | f145 |
6SR18 18-13 | 1994 | 782 | 1212 | 3" | f145 |
6SR18 21-15 | 2183 | 837 | 1346 | 3" | f145 |
6SR18 25-18.5 | 2383 | 857 | 1526 | 3" | f145 |
6SR3003-3.0 | 1046 | 482 | 564 | 3" | f145 |
6SR3004-4.0 | 1119 | 502 | 617 | 3" | f145 |
6SR30 06-5.5 | 1286 | 562 | 724 | 3" | f145 |
6SR30 08-7.5 | 1443 | 612 | 831 | 3" | f145 |
6SR30 09-9.2 | 1571 | 687 | 884 | 3" | f145 |
6SR30 11-11 | 1723 | 732 | 991 | 3" | f145 |
6SR30 12-13 | 1827 | 782 | 1045 | 3" | f145 |
6SR30 14-15 | 1988 | 837 | 1151 | 3" | f145 |
6SR30 17-18.5 | 2169 | 857 | 1312 | 3" | f145 |
6SR4502-3.0 | 1018 | 482 | 536 | 3" | f145 |
6SR4503-4.0 | 1105 | 502 | 603 | 3" | f145 |
6SR45 04-5.5 | 1231 | 562 | 669 | 3" | f145 |
6SR45 05-7.5 | 1348 | 612 | 736 | 3" | f145 |
6SR45 06-9.2 | 1489 | 687 | 802 | 3" | f145 |
6SR45 07-11 | 1601 | 732 | 869 | 3" | f145 |
6SR45 08-13 | 1717 | 782 | 935 | 3" | f145 |
6SR45 09-15 | 1838 | 837 | 1001 | 3" | f145 |
6SR45 11-18.5 | 1991 | 857 | 1134 | 3" | f145 |
6SR6002-4.0 | 1104 | 502 | 602 | 3" | f145 |
6SR60 03-5.5 | 1266 | 562 | 704 | 3" | f145 |
6SR60 04-9.2 | 1493 | 687 | 806 | 3" | f145 |
6SR60 05-11 | 1641 | 732 | 909 | 3" | f145 |
6SR60 06-13 | 1793 | 782 | 1011 | 3" | f145 |
6SR60 07-15 | 2007 | 837 | 1170 | 3" | f145 |
6SR60 08-18.5 | 2129 | 857 | 1272 | 3" | f145 |
1. Interruttori di alimentazione
2. Controllo automatico delle cassette
3. Conduttura
4. Valvola
5. Guarnizione
6. Livello statico
7. Polo superiore
8. Cavo
9. Bene
10. Livello di agitazione
11. Asta centrale
12. Corpo pompa
13. Palo inferiore
14. Motori elettrici subacquei
misurare | Voltaggio (v) | Potenza (kw) | Sezione trasversale del cavo (mm²) | 0,7 mm² | 1mm² | 1,5 mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
4" | 220 | 0.37 | Lunghezza del cavo (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
misurare | Voltaggio (v) | Potenza (kw) | Sezione trasversale del cavo (mm²) | 0,7 mm² | 1mm² | 1,5 mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
4" | 380 | 0.37 | Lunghezza del cavo (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
