Cina Fornitore di pompe per pozzi profondi in acciaio inossidabile 3SDM, produttore - Prezzo diretto di fabbrica

Descrizione del prodotto

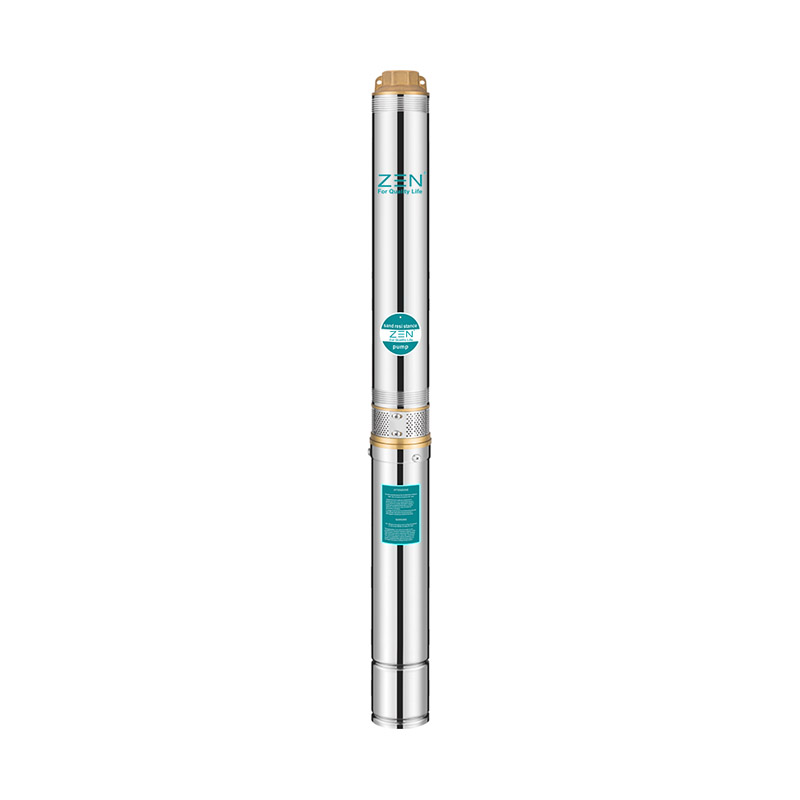

Pompa per pozzi profondi in acciaio inossidabile 3SDM

Applicazione

1. Fornire acqua da pozzi o serbatoi.

2. Utilizzati per usi domestici, civili e industriali.

3. Per l'uso dei giardini e dell'irrigazione.

termini di utilizzo

1. Temperatura massima del liquido fino a + 35 °C.

2. Contenuto massimo di sabbia: 0,25%.

3. Profondità massima di immersione: 100 metri.

4. Diametro minimo del pozzo: 3".

Motori elettrici e pompe

1. Motore elettrico con avvolgimento multiplo o schermo completamente chiuso

2. Tre fasi: 380 V - 415 V / 50 Hz

3. Monofase: 220 V - 240 V / 50 Hz

4. Dotato di scatola di controllo del lancio o scatola di controllo automatico digitale

5. La pompa è progettata per sopportare sollecitazioni sul corpo

6. Standard dimensionali NEMA

Fornire opzioni su richiesta

1. Tenuta meccanica speciale

2. Altre tensioni o frequenze 60Hz

Curva di prestazione

Dati sulle prestazioni a 50 Hz

Modello		P2		Portata n = 2850 giri/min
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	5	10	15	20	25	30	35	40	45
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7
3SDM2/8-0,18	3SD2/8-0,18	0.18	0.25	H(m)	34	33	32	31	30	27	25	21	17	11
3SDM2/11-0,25	3SD2/11-0,25	0.25	0.33		46	45	44	43	41	37	34	29	24	16
3SDM2/15-0,37	3SD2/15-0,37	0.37	0.5		63	62	60	59	56	51	47	40	32	21
3SDM2/21-0,55	3SD2/21-0,55	0.55	0.75		88	86	84	82	78	71	65	56	45	30
3SDM2/27-0,75	3SD2/27-0,75	0.75	1		113	111	108	105	100	92	84	72	58	39
3SDM2/38-1.1	3SD2/38-1.1	1.1	1.5		160	156	152	148	141	129	118	101	82	54

MODELLO		P2		Portata n=2850 giri/min
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	5	10	15	20	25	30	35	40	45	50	55	60
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6
3SDM3/8-0,25	3SD3/8-0,25	0.25	0.33	H(m)	32	32	31	30	29	28	27	26	24	22	19	16	12
3SDM3/11-0.37	3SD3/11-0.37	0.37	0.5		44	43	43	41	40	39	37	35	34	30	26	22	17
3SDM3/16-0,55	3SD3/16-0,55	0.55	0.75		64	63	62	60	58	57	54	51	49	43	38	32	24
3SDM3/21-0,75	3SD3/21-0,75	0.75	1		84	83	82	79	76	75	71	67	64	57	50	42	32
3SDM3/31-1.1	3SD3/31-1.1	1.1	1.5		124	122	121	117	112	110	104	99	95	84	74	62	47
3SDM3/37-1.5	3SD3/37-1.5	1.5	2		148	146	144	139	133	132	124	118	113	100	89	74	56

Curva di prestazione

Dati sulle prestazioni a 50 Hz

Modello		P2		Portata n=2850 giri/min
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	10	20	30	40	50	60	70	80	90
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4
3SDM4/6-0,25	3SD4/6-0,25	0.25	0.33	H(m)	24	24	24	23	22	20	18	15	11	6
3SDM4/9-0.37	3SD4/9-0.37	0.37	0.5		37	37	36	35	33	30	27	22	16	9
3SDM4/12-0,55	3SD4/12-0,55	0.55	0.75		49	49	48	46	44	40	36	30	22	11
3SDM4/16-0,75	3SD4/16-0,75	0.75	1		65	65	64	62	58	54	48	39	29	15
3SDM4/24-1.1	3SD4/24-1.1	1.1	1.5		97	97	96	92	87	81	71	59	44	23
3SDM4/28-1.5	3SD4/28-1.5	1.5	2		114	114	112	108	102	94	83	69	51	27

Modello		P2		Portata n=2850 giri/min
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	10	20	30	40	50	60	70	80	90	100	110	120
1~220 V/240 V	3~380 V/415 V	chilowatt	HP	Q l/min m³/H	0	0.6	1.2	1.8	2.4	3	3.6	4.2	4.8	5.4	6	6.6	7.2
3SDM5/7-0,37	3SD5/7-0,37	0.37	0.5	H(m)	26	25	25	24	24	24	22	20	18	15	DA	9	6
33SDM5/9-0,55	33SD5/9-0,55	0.55	0.75		33	32	32	31	31	31	28	26	23	19	16	12	7
3SDM5/12-0,75	3SD5/12-0,75	0.75	1		44	43	42	42	41	41	38	35	31	26	21	16	10
3SDM5/18-1.1	3SD5/18-1.1	1.1	1.5		66	64	63	63	62	61	57	52	47	20	32	23	14
3SDM5/21-1.5	3SD5/21-1.5	1.5	2		77	75	74	73	72	71	66	61	55	45	37	27	17

Misurare

Scala del paracadutista
Modello	A	B	C	D	E
3SDM2/8-0,18	637	283	354	1"-11/4"	f73
3SDM2/11-0,25	726	303	423	1" - 1¼"	f73
3SDM2/15-0,37	885	333	552	1" - 1¼"	f73
3SDM2/21-0,55	1100	373	727	1" - 1¼"	f73
3SDM2/27-0,75	1305	403	902	1" - 1¼"	f73
3SDM2/38-1.1	1680	488	1192	1" - 1¼"	f73
3SDM3/8-0,25	680	303	377	1" - 1¼"	f73
3SDM3/11-0.37	824	333	491	1" - 1¼"	f73
3SDM3/16-0,55	993	373	620	1" - 1¼"	f73
3SDM3/21-0,75	1189	403	786	1" - 1¼"	f73
3SDM3/31-1.1	1570	488	1082	1" - 1¼"	f73
3SDM3/37-1.5	1811	538	1273	1" - 1¼"	f73
3SDM4/6-0,25	661	303	358	1¼" - 1½"	f73
3SDM4/9-0.37	786	333	453	1¼" - 1½"	f73
3SDM4/12-0,55	956	373	583	1¼" - 1½"	f73
3SDM4/16-0,75	1149	403	746	1¼" - 1½"	f73
3SDM4/24-1.1	1522	488	1034	1¼" - 1½"	f73
3SDM4/28-1.5	1698	538	1160	1¼" - 1½"	f73
3SDM5/7-0,37	800	333	467	1¼" - 1½"	f73
3SDM5/9-0,55	961	373	588	1¼" - 1½"	f73
3SDM5/12-0,75	1119	403	716	1¼" - 1½"	f73
3SDM5/18-1.1	1496	488	1008	1¼" - 1½"	f73
3SDM5/21-1.5	1674	538	1136	1¼" - 1½"	f73

SD(M)/QJD
VIEV esplosivo

Numeri	Nome
1	Molla di serraggio
2	Tappo di chiusura
3	manicotto di espansione
4	Cuscinetto
5	Relazione
6	rotore del motore
7	Relazione
8	Tenuta meccanica
9	statore del motore elettrico
10	Cavo elettrico
11	Anello di tenuta a forma di "O".
12	Camera del carburante
13	Lavatrice
14	Vite
15	Anello di tenuta a forma di "O".
16	Vite
17	Bullone a doppia testa
18	Lavatrice
19	Noci
20	Anello di fissaggio
21	Lavatrice
22	Cappello di sabbia
23	Boccola schermatura cavo
24	Vite
25	Ala
26	Schermo
27	staffa di aspirazione
28	Stringicavo
29	MORSETTO.
30	Vite
31	Alloggiamento della pompa
32	Vite
33	accoppiamento
34	Boccola
35	Qui
36	Un tubo
37	Intermedio
38	Ruota
39	Rondella di regolazione
40	Copertura del diffusore
41	Diffusore
42	Un tubo
43	Vite
44	Cuscinetto in gomma
45	Supporto
46	valvola di ritegno
47	Anello di tenuta a forma di "O".
48	Esportare

Motore sottomarino asincrono trifase 380 - 415V ~ 50Hz

1. Interruttori di alimentazione

2. Controllo automatico delle cassette

3. Conduttura

4. Valvola

5. Guarnizione

6. Livello statico

7. Polo superiore

8. Cavo

9. Bene

10. Livello di agitazione

11. Asta centrale

12. Corpo pompa

13. Palo inferiore

14. Motori elettrici subacquei

Cavo aggiuntivo 220-240V/50Hz

misurare	Voltaggio (v)	Potenza (kw）	Sezione trasversale del cavo (mm²)	0,7 mm²	1mm²	1,5 mm²	2mm²	2,5 mm²	3mm²	4mm²	6mm²	10 mm²	16 mm²	25 mm²	35 mm²	50 mm²
4"	220	0.37	Lunghezza del cavo (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cavo aggiuntivo 380V/50Hz

misurare	Voltaggio (v)	Potenza (kw）	Sezione trasversale del cavo (mm²)	0,7 mm²	1mm²	1,5 mm²	2mm²	2,5 mm²	3mm²	4mm²	6mm²	10 mm²	16 mm²	25 mm²	35 mm²	50 mm²
4"	380	0.37	Lunghezza del cavo (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
