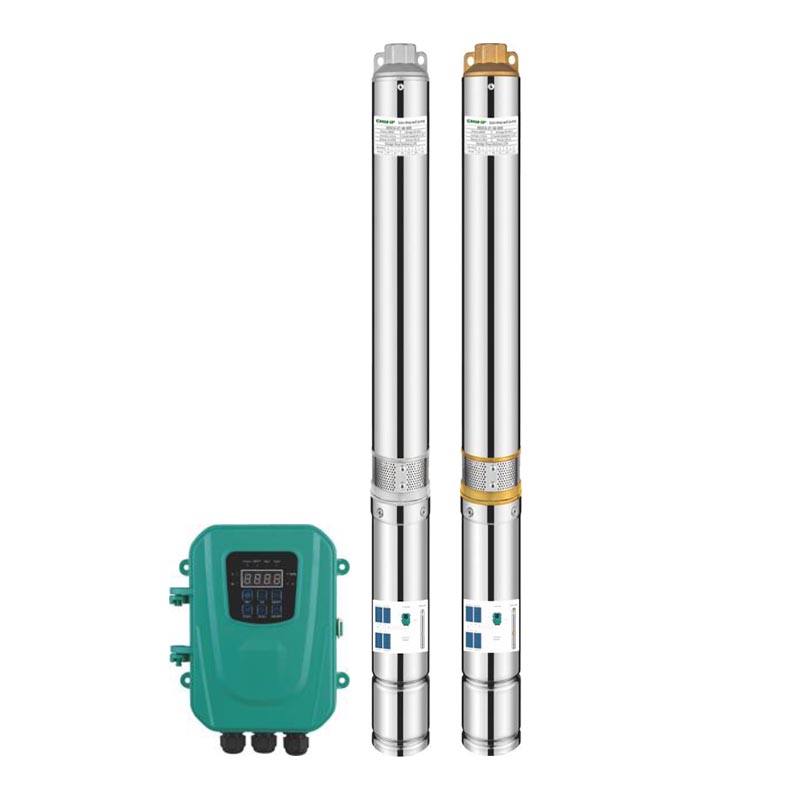

Installazione e utilizzoL'installazione complessiva di pompe solari è costituita principalmente da pannelli solari, scatole di controllo e pompe. Le pompe di superficie soleggiate vengono utilizzate per aumentare la pressione dell'acqua. SSD-A/D AC/DC da 3/4 ", una pompa del pozzo profonda consente di fornire acqua a una gamma più alta e ampia. Nelle regioni solari del mondo, in particolare nelle aree remote in cui non vi è alcuna elettricità, l'uso dell'energia solare è anche il metodo più attraente di approvvigionamento idrico. Oltre alle pompe per l'acqua e alle origini energetiche rinnovabili, le pompe solari includono anche tutto il controllo, che includono anche tutto il controllo necessario. Dispositivi di comunicazione e ausiliari forniti come sistema completo.
Il controller può essere utilizzato in modalità di energia solare singola, la corrente massima è limitata a 12A e la potenza massima viene monitorata dall'algoritmo MPPT. La velocità della pompa è determinata dalla potenza delle batterie solari, dalla velocità massima della pompa, dalla massima potenza del controller e dalla temperatura del controller. Quando vengono soddisfatte qualsiasi condizione, la velocità della pompa rimarrà corrente o funzionerà a bassa velocità.
Il controller può essere utilizzato in modalità con un AC e l'ingresso massimo della corrente CA è limitato 11A (i diversi modelli possono variare). La velocità della pompa è determinata dalla corrente di ingresso della corrente alternata, dalla velocità massima della pompa, dalla potenza massima del controller e dalla temperatura del controller. Dopo aver adempiuto a qualsiasi condizione, la velocità della pompa verrà mantenuta alla velocità corrente o funzionerà a una velocità ridotta.
Modalità di commutazione automatica tra energia solare e corrente alternata. L'energia solare e la corrente alternata vengono introdotte contemporaneamente. La modalità predefinita è l'energia solare.
Il punto di commutazione della potenza di ingresso dell'energia solare è di 250 watt e se è inferiore a 250 W, passa automaticamente alla corrente alternata (regolabile 100 - 900 W).
Il tempo di commutazione della corrente alternata predefinita per il sistema è di 15 minuti e se viene rilevata l'energia solare, alternando gli interruttori di corrente all'energia solare per 15 minuti. (1 - 60 minuti) può essere configurato.
| Modello | Voltaggio (V) |
Migliore tensione DC (V) |
Energia (W) |
Max. Fluire (m³/h) |
Max. Sforzo (M) |
Uscita (pollice) |
Sigarevole (M) |
Pannello solare | |
| Stress aperto | Energia | ||||||||
| 3SSD3.5-90-96/750-A/D. | 85 ~ 265 | 60 ~ 430 | 750 | 3.5 | 90 |
1 l |
2 | <430V | ≥1100w |
| 3SSD3.5-128-144/1100-A/d | 85 ~ 265 | 60 ~ 430 | 1100 | 3.5 | 128 | 1 " | 2 | <430V | ≥1600W |
| 3SSD3.5-172-192/1500-A/D. | 85 ~ 265 | 60 ~ 430 | 1500 | 3.5 | 172 | 1 " | 2 | <430V | ≥2200w |
| 3SSD4.5-73-96/750-A/D. | 85 ~ 265 | 60 ~ 430 | 750 | 4.5 | 73 | 1,25 " | 2 | <430V | ≥1100w |
| 3SSD4.5-118-144/1100-A/d | 85 ~ 265 | 60 ~ 430 | 1100 | 4.5 | 118 | 1,25 " | 2 | <430V | ≥1600W |
| 3SSD4.5-155-192/1500-A/D. | 85 ~ 265 | 60 ~ 430 | 1500 | 4.5 | 155 | 1,25 " | 2 | <430V | ≥2200w |
| 3SSD6.5-62-96/750-A/d | 85 ~ 265 | 60 ~ 430 | 750 | 6.5 | 62 | 1,25 " | 2 | <430V | ≥1100w |
| 3DCS6.5-93-144/1100-A/d | 85 ~ 265 | 60 ~ 430 | 1100 | 6.5 | 93 | 1.25 " | 2 | <430V | ≥1600W |
| 3DCS6.5-125-192/1500-A/d | 85 ~ 265 | 60 ~ 430 | 1500 | 6.5 | 125 | 1,25 " | 2 | <430V | ≥2200w |
| 4DCS5-69-96/750-A/D. | 85 ~ 265 | 60 ~ 430 | 750 | 5 | 69 | 1,25 " | 2 | <430V | ≥1100w |
| 4DCS5-110-144/1100-A/D. | 85 ~ 265 | 60 ~ 430 | 1100 | 5 | 110 | 1,25 " | 2 | <430V | ≥1600W |
| 4DCS4.5-138-192/1500-A/D. | 85 ~ 265 | 60 ~ 430 | 1500 | 4.5 | 138 | 1,25 " | 2 | <430V | ≥2200w |
| 4DCS4.5-190-280/2200-A/D. | 85 ~ 265 | 60 ~ 430 | 2200 | 4.5 | 190 | 1.25 " | 2 | <430V | ≥3300W |
| 4DCS6.5-63-96/750-A/d | 85 ~ 265 | 60 ~ 430 | 750 | 6.5 | 63 | 1,25 " | 2 | <430V | ≥1100w |
| 4DCS6.5-87-144/1100-A/d | 85 ~ 265 | 60 ~ 430 | 1100 | 6.5 | 87 | 1,25 " | 2 | <430V | ≥1600W |
| 4DCS6-111-192/1500-A/D. | 85 ~ 265 | 60 ~ 430 | 1500 | 6 | 111 | 1,25 " | 2 | <430V | ≥2200w |
| 4DCS6.5-160-280/2200-A/d | 85 ~ 265 | 60 ~ 430 | 2200 | 6.5 | 160 | 1,25 " | 2 | <430V | ≥3300W |
| 4DCS9-53-96/750 A/D. | 85 ~ 265 | 60 ~ 430 | 750 | 9 | 53 | 1,5 " | 2 | <430V | ≥1100w |
| 4DCS8.5-80-144/1100-A/d | 85 ~ 265 | 60 ~ 430 | 1100 | 8.5 | 80 | 1,5 " | 2 | <430V | ≥1600W |
| 4DCS8.5-106-192/1500-A/d | 85 ~ 265 | 60 ~ 430 | 1500 | 8.5 | 106 | 1,5 " | 2 | <430V | ≥2200w |
| 4DCS8.5-155--280/2200-A/d | 85 ~ 265 | 60 ~ 430 | 2200 | 8.5 | 155 | 1,5 " | 2 | <430V | ≥3300W |
| 4DCS11.5-38-96/750-A/d | 85 ~ 265 | 60 ~ 430 | 750 | 11.5 | 38 | 2 " | 2 | <430V | ≥1100w |
| 4DCS11.5-64-144/1100-A/d | 85 ~ 265 | 60 ~ 430 | 1100 | 11.5 | 64 | 2 " | 2 | <430V | ≥1600W |
| 4DCS11-88-192/1500-A/D. | 85 ~ 265 | 60 ~ 430 | 1500 | 11 | 88 | 2 " | 2 | <430V | ≥2200w |
| 4DCS11-125-280/2200-A/D. | 85 ~ 265 | 60 ~ 430 | 2200 | 11 | 125 | 2 " | 2 | <430V | ≥3300W |
| 4DCS16-26-96/750-A/D. | 85 ~ 265 | 60 ~ 430 | 750 | 16 | 26 | 2 " | 2 | <430V | ≥1100w |
| 4DCS16-47-144/1100-A/D. | 85 ~ 265 | 60 ~ 430 | 1100 | 16 | 47 | 2 " | 2 | <430V | ≥1600W |
| 4DCS16-70-192/1500-A/D. | 85 ~ 265 | 60 ~ 430 | 1500 | 16 | 70 | 2 " | 2 | <430V | ≥2200w |
| 4DCS16-88-280/2200-A/D. | 85 ~ 265 | 60 ~ 430 | 2200 | 16 | 88 | 2 " | 2 | <430V | ≥3300W |
|
Modello: tipo di AC DC Potenza adattiva: 750 - 2200 watt Modello: tipo Potenza adattiva: ≤2200w
1. Protezione contro bassa tensione e sovratensione. 2. Protezione contro sovraccarico e sovratensione. 3. Protezione contro le pompe asciutte. 4. Protezione ad alta temperatura. 5. Mancanza di protezione delle fasi. 6. Tre serie di interruttori al livello dell'acqua. 7. LCD - Monitor. |
 |
Modello: Tipo D. Potere adattivo: ≤1100w
1. Protezione contro bassa tensione e sovratensione. 2. Protezione contro sovraccarico e sovratensione. 3. Protezione contro le pompe asciutte. 4. Protezione ad alta temperatura. 5. Mancanza di protezione delle fasi. 6. Tre serie di interruttori al livello dell'acqua. 7. LCD - Monitor |
 |
Modello: tipo B. Potenza adattiva: ≤1500W
1. Protezione contro bassa tensione e sovratensione. 2. Protezione contro sovraccarico e sovratensione. 3. Protezione contro le pompe asciutte. 4. Protezione ad alta temperatura. 5. Mancanza di protezione delle fasi. 6. Tre serie di interruttori al livello dell'acqua. 7. LCD - Monitor. |
 |
Modello: tipo E. Potere adattivo: ≤1100w
1. Protezione contro bassa tensione e sovratensione. 2. Protezione contro sovraccarico e sovratensione. 3. Protezione contro le pompe asciutte. 4. Protezione ad alta temperatura. 5. Mancanza di protezione delle fasi. 6. Tre serie di interruttori al livello dell'acqua. |
|
Modello: Tipo C. Potenza adattiva: ≤2200w
1. Protezione contro bassa tensione e sovratensione. 2. Protezione contro sovraccarico e sovratensione. 3. Protezione contro le pompe asciutte. 4. Protezione ad alta temperatura. 5. Mancanza di protezione delle fasi. 6. Tre serie di interruttori al livello dell'acqua. 7. LCD - Monitor. |
|
Modello: Tipo F. Potere adattivo: ≤1100w
1. Protezione contro bassa tensione e sovratensione. 2. Protezione contro sovraccarico e sovratensione. 3. Protezione contro le pompe asciutte. 4. Protezione ad alta temperatura. 5. Mancanza di protezione delle fasi. |
