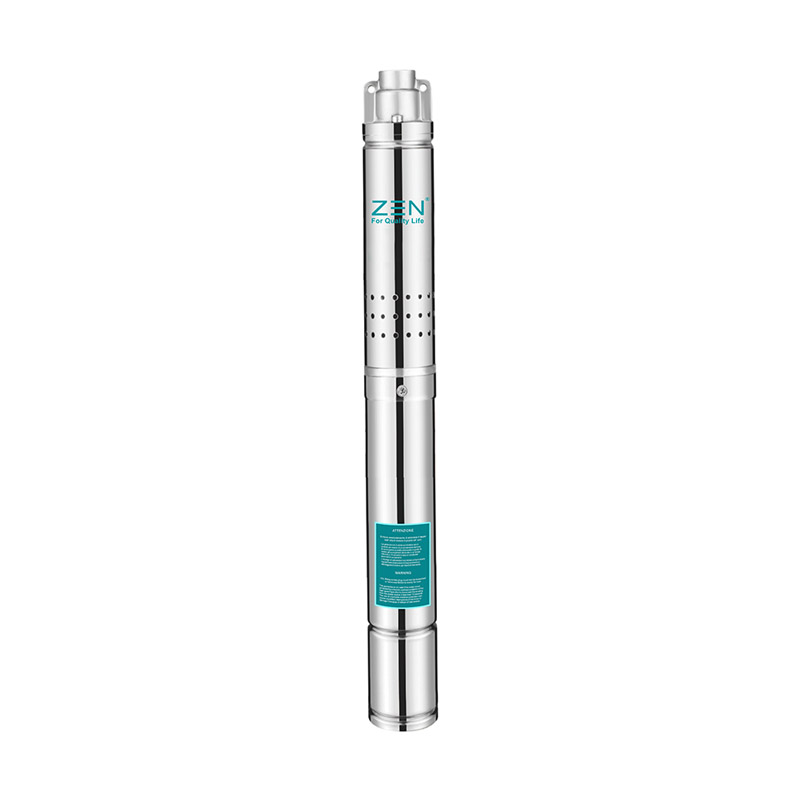

Disponibile La pompa sommergibile per pozzi profondi di marca 2/3QGD ZΞN è pronta per la consegna immediata, fornendo un accesso rapido e conveniente a soluzioni di pompaggio di alta qualità. Identificatore*2kg*2: Diametro del foro: 52 mm (2")* QG: nome della pompa*D: Motore monofase (trifase senza D)*1: Capacità (m³/ora)* 60: pressione dell'acqua (m)* 0,25: Potenza motore (KW)
1. Fornire acqua da pozzi o serbatoi.
2. Per uso domestico, civile e industriale.
3. Per uso giardino e irrigazione.
1. La temperatura massima del liquido può raggiungere + 35°C.
2 Contenuto massimo di sabbia: 0,25%.
3 Profondità massima di immersione: 100 m.
4. Diametro minimo del pozzo: 2".
1. Dotato di scatola di controllo del lancio o scatola di controllo automatico digitale
2. Standard di dimensione NEMA
3. Progettazione della pompa in base alle sollecitazioni del corpo
4. Motore elettrico con avvolgimento multiplo o schermo completamente chiuso
5. Monofase: 220 V - 240 V / 50 Hz
6. Trifase: 380 V - 415 V / 50 Hz
1. Tenuta meccanica speciale
2. Altre tensioni o frequenze 60Hz
Scala del paracadutista | |||||
Modello | A | B | C | D | E |
2QGD1-60-0,25 | 688 | 520 | 168 | 0,5" | f50 |
3QGD1.5-60-0.25 | 540 | 365 | 195 | 1" | f73 |
3QGD1.7-80-0.37 | 580 | 385 | 195 | 1" | f73 |
3QGD1.7-105-0.55 | 610 | 415 | 195 | 1" | f73 |
3QGD2-115-0,75 | 652 | 445 | 207 | 1" | f73 |
Modello | P2 |
Q l/min m³/h |
0 | 4 | 6 | 10 | 13 | 17 | |||||||
1~220 V/240 V | chilowatt | HP | |||||||||||||
0 | 0.2 | 0.4 | 0.6 | 0.8 | 1 | ||||||||||
2QGD1-60-0,25 | 0.25 | 0.33 | H(m) | 60 | 40 | 29 | 20 | 12 | 1 |
Modello | P2 |
Q l/min m³/h |
0 | 5 | 8 | 13 | 17 | 20 | 25 | 33 | |||||
1~220 V/240 V | chilowatt | HP | |||||||||||||
0 | 0.3 | 0.5 | 0.8 | 1 | 1.2 | 1.5 | 2 | ||||||||
3QGD1.5-60-0.25 | 0.25 | 0.33 | H(m) | 60 | 45 | 30 | 20 | 12 | 9 | 1 | |||||
3QGD1.7-80-0.37 | 0.37 | 0.5 | 80 | 72 | 61 | 47 | 34 | 21 | 10 | ||||||
3QGD1.7-105-0.55 | 0.55 | 0.75 | 105 | 90 | 78 | 64 | 52 | 38 | 21 | ||||||
3QGD2-115-0,75 | 0.75 | 1.0 | 115 | 103 | 92 | 80 | 67 | 53 | 36 | 1 |
Numeri | Nome |
1 | Molla di serraggio |
2 | Tappo di chiusura |
3 | manicotto di espansione |
4 | Capacità |
5 | Cuscinetto |
6 | Relazione |
7 | rotore del motore |
8 | Tenuta meccanica |
9 | statore del motore elettrico |
10 | Cavo elettrico |
11 | Vite |
12 | Lavatrice |
13 | Anello di tenuta a forma di "O". |
14 | Camera del carburante |
15 | Anello di tenuta a forma di "O". |
16 | Vite |
17 | Bullone a doppia testa |
18 | Lavatrice |
19 | Noci |
20 | Anello di fissaggio |
21 | Lavatrice |
22 | Cappello di sabbia |
23 | Boccola schermatura cavo |
24 | Vite |
25 | Ala |
26 | Alloggiamento della pompa |
27 | Cardannaya mufta |
28 | Vite |
29 | Copertina |
30 | Statore in gomma |
31 | Squillo |
32 | Sala di uscita |
33 | Fermo |
1. Interruttori di alimentazione
2. Controllo automatico delle cassette
3. Conduttura
4. Valvola
5. Guarnizione
6. Livello statico
7. Polo superiore
8. Cavo
9. Bene
10. Livello di agitazione
11. Asta centrale
12. Corpo pompa
13. Palo inferiore
14. Motori elettrici subacquei
misurare | Voltaggio (v) | Potenza (kw) | Sezione trasversale del cavo (mm²) | 0,7 mm² | 1mm² | 1,5 mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
4" | 220 | 0.37 | Lunghezza del cavo (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
misurare | Voltaggio (v) | Potenza (kw) | Sezione trasversale del cavo (mm²) | 0,7 mm² | 1mm² | 1,5 mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
4" | 380 | 0.37 | Lunghezza del cavo (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
