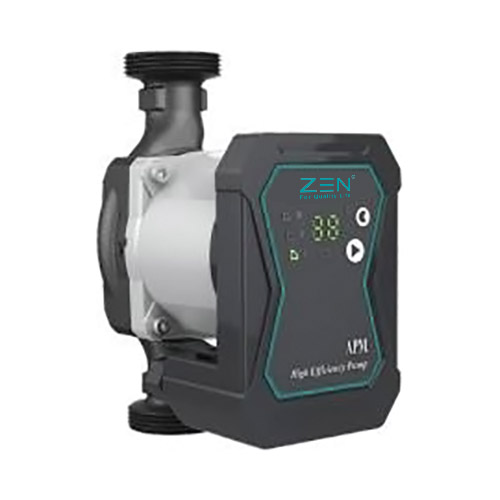

Pompa di circolazione dell'acqua calda di classe A con inverter intelligente di frequenza APMLimitazioni dell'applicazione◎ Temperatura del liquido: 2°C - 110°C◎ Temperatura ambiente massima + 40°C◎ Pressione massima 10 bar.◎ Classe di protezione: IP42◎ Collegamento: 220 V - 2......
◎ Temperatura del liquido: 2°C - 110°C
◎ Temperatura ambiente massima + 40°C
◎ Pressione massima 10 bar.
◎ Classe di protezione: IP42
◎ Collegamento: 220 V - 240 V 50 Hz - 60 Hz
◎ Classe di isolamento: F
◎ Caratteristiche di pompaggio del fluido: pulito, privo di oli solidi e minerali, non tossico, chimicamente neutro, simile alle proprietà dell'acqua
◎ Installazione: l'asse del motore deve essere in direzione orizzontale
◎ pH: 6,5 - 8,5
Per sistemi di acqua calda domestica, come sistemi ibridi di riscaldamento dell'acqua, sistemi di circolazione di acqua calda ad aria, sistemi di circolazione di acqua calda a energia solare e sistemi di acqua calda domestica, cicli di acqua fredda pressurizzati e così via.
Portata massima: 3 m³/h
Prevalenza massima: 6 mt
◎ Consumo energetico minimo di efficienza energetica nominale "A"
◎ Controllo intelligente della conversione della frequenza magnetica
◎ Modalità pressione proporzionale (PP).
◎ Modalità a pressione costante (CP)
◎ Modalità velocità costante (S)
◎ Modello automatico
◎ Modalità ritiro notturno
◎ Mostra la potenza effettiva
◎ Basso rumore, nessuna perdita
◎ Il prodotto può essere personalizzato in base alla tensione e alla frequenza del cliente.
Pos. | Componente | Materiale |
1 | Alloggiamento della pompa Ruota funzionante Anello magnetico Val Cuscinetto reggispinta Cuscinetto radiale Boccola del cuscinetto radiale Copertura della pompa Manicotto con anello magnetico Pacchetto anello magnetico |
Ghisa PES+GF Ferrite Ceramica Grafite Ceramica EPDM SS304 SS304 PA66+30%GF |
3 | O-ring I | EPDM |
4 | Il rotore può reggispinta | SS304 Grafite |
5 | O-ring | EODM |
6 | Valvola d'aria | Ottone |
7 | Statore | / |
8 | Alloggiamento dello statore | Alluminio |
9 | Viti a testa esagonale | acciaio |
10 | Componente connettore cavo | PA66G30 |
11 | Guarnizione centralina | EPDM |
12 | Sigillo della scatola di controllo | computer |
13 | Scheda PCB del driver | / |
14 | Coperchio della scatola di controllo | computer |
15 | viti | Acciaio inossidabile |
16 | Tappo in gomma | NBR |
17 | Pannello di controllo | PVC+ANIMALE DOMESTICO |
Modello | Potenza di ingresso P1(L) |
Corrente(A) |
Distanza tra i tubi (mm) |
PREVALENZA MASSIMA (M) |
L'intero ascensore (M) |
MASSIMO. FLUIRE (m³/ora) |
Scatola dell'Inter | Scatola esterna | Caricamento da 20 pollici Qtà (pezzi) |
|||
220 V 50 Hz/60 Hz | G.W.(kg) | Dim. (L×L×A) | PZ/CT | Fumo. (L×L×A) | G.W.(kg) | |||||||
APM20-4-130 | 22 | 0.17 | 130 | 4 | 0~4 | 2.5 | 2.1 | 200x145x175 | 4 | 420x310x195 | 13 | 5760 |
APM20-6-130 | 45 | 0.35 | 6 | 0~6 | 3 | |||||||
APM25-4-130 | 22 | 0.17 | 130 | 4 | 0~4 | 2.5 | 2.4 | 200x145x175 | 4 | 420x310x195 | 14.5 | 5760 |
APM25-6-130 | 45 | 0.35 | 6 | 0~6 | 3 | |||||||
APM25-4-180 | 22 | 0.17 | 180 | 4 | 0~4 | 2.5 |
2.5 |
200x145x175 | 4 | 420x310x195 | 15.5 | 5760 |
APM25-6-180 | 45 | 0.35 | 6 | 0~6 | 3 | |||||||
APM32-4-180 | 22 | 0.17 | 180 | 4 | 0~4 | 2.5 | 2.7 | 200x145x175 | 4 | 420x310x195 | 16.5 | 5760 |
APM32-6-180 | 45 | 0.35 | 6 | 0~6 | 3 |
Modello |
Dim.(mm) | Peso (senza cavo)/kg | ||||
H | H1 | L | G | B | ||
APM20-4-130 | 138 | 112 | 130 | 1" | 93 | 1.94 |
APM20-6-130 | ||||||
APM25-4-130 | 160 | 135 | 130 | 1½" | 93 | 2.12 |
APM25-6-130 | ||||||
APM25-4-180 | 160 | 135 | 180 | 1½" | 93 | 2.27 |
APM25-6-180 | ||||||
APM32-4-180 | 165 | 135 | 180 | 2" | 93 | 2.46 |
APM32-6-180 |
